1. 一、相关知识

  其用于装夹车刀，并使其做纵向、横向或斜向运动它由大拖板、中拖板和小拖板等几层组成，装在床身4的刀架导轨上，并可沿此导轨纵向移动

二、任务准备

1．拆前看清组合件的方向、位置排列等，以免装配时搞错。

2．拆下的零件要有秩序的摆放整齐，做到键归槽、钉插孔、滚珠丝杠盒内装。

3．注意安全，拆卸时要注意防止箱体倾倒或掉下，拆下零件要往桌案里边放，以免掉下砸人。

1. 一、任务实施

1、根据给定的尾座装配图，识读并制定合理的拆卸方案，准备拆卸时所需的工具、拆装工作台，然后分组让学生自己动手进行拆卸，并对学生拆卸时不清楚的地方进行指导。

2、操作步骤

完成拆卸刀架后

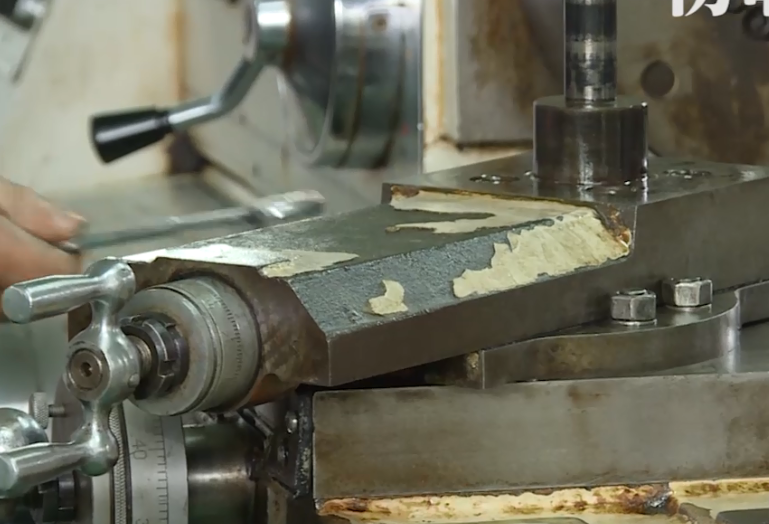

操作一  将小拖板擦洗清爽，装到转盘上，

操作二  装入塞铁，调整好塞铁间隙，0.03mm塞尺不得插入20mm，

操作三 将小拖板转过55度，

操作四 在小拖板丝杆上装上防转垫圈

操作五 装上偏心刻度座

操作六 装上半圆键，再装刻度盘组件

操作七 装上两个圆螺母

操作八 装上小拖板丝杆手柄

操作九 装上手柄圆锥销

操作十 将小拖板丝杆组件装入小拖板中

操作十一对准白眼，拧紧下面紧定螺钉。

操作十二併好圆螺母，调整好丝杆轴向间隙。

操作十三 拧松转盘紧固螺母，将小拖板对准零位，再拧紧四个转盘上的螺母
