1. 一、相关知识

挂轮箱机构的作用: 改变走刀量(也就是改变螺距) 。改变传动比，调整转速与进刀比，以车出不同的螺牙。

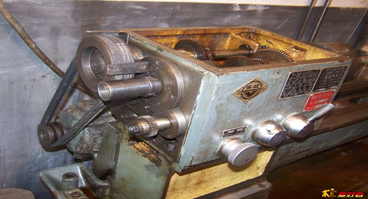

图4-1

二、任务准备

1.识读CA6140型卧式车床挂轮箱装配图，如图4-1所示，分析各零件相互间的装配关系，了解技术要求。

2.根据图样要求，选择合适的内六角扳手若干把、叉车一辆，3磅手锤一个、粗细紫铜棒各一根、细硬质圆棒一根、硬枕木一块、油盘及清洗油、拆装工作台、货架等。

三、任务实施

1．根据给定的挂轮箱装配图，识读并制定合理的拆卸方案，准备拆卸时所需的工具、拆装工作台，然后分组让学生自己动手进行拆卸，并对学生拆卸时不清楚的地方进行指导。

2. 操作步骤：

操作一：取下挂轮箱防护罩门

操作二：拧松挂轮轴上二个螺钉，取下两块开口垫片。拧松惰轮轴

操作三：取下两块开口垫片。

操作四：取下被动轮的挂轮

操作五：拧下主动轮的挂轮

操作六：拆下惰轮

操作七：拧出支承板固紧螺母，取下挂轮支承板，取下惰轮轴和螺母
