任务1  溜板箱的拆卸

1. 一、相关知识

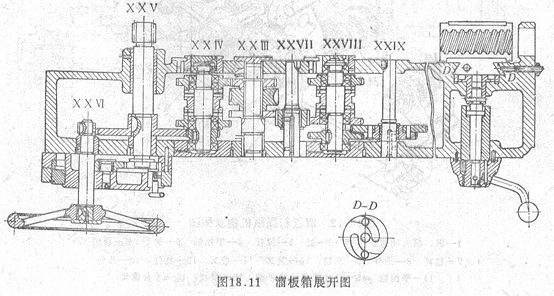

图18.11所示为CA6140型普通车床溜板箱展开图。表示溜板箱中各轴装配关系。

溜板箱的作用是将进给箱运动传给刀架，并做纵向、横向机动进给及切螺纹运动的选择，同时有过载保护作用。

1.       对开螺母

开合螺母的作用是用来联接丝杆的传动到溜板箱。因为溜板箱有两套传动输入，即光杆和丝杆。一般的走刀用光杆传动，加工螺纹时用丝杆传动。而这两者是不能同时咬合的，否则会因传比动不一造成传动系统破坏。开合螺母的作用相当于一个离合器，用来决定溜板箱是否使用丝杆传动。

2.换向机构

断开和换向，采用一个手柄集中操纵方式，当需要纵、横向移动时，向相应的方向扳动操纵手柄即可。

3.互锁机构

为了避免损坏机床，必须保证纵、横向机动进給运动和车削螺纹运动不能同时接通。为此，CA6140型车床的溜板箱中设有互锁机构。合上开合螺母后，横向机动进給都不能接通。而接通纵向或横向机动进給后，开合螺母都不能合上。

4.脱落蜗杆机构

脱落蜗杆机构是起超载保护作用的，由溜板箱传递来的运动，经光杠、换向齿轮、万象向联轴节，再通过装在脱落蜗杆轴上的离合器动空套在该轴上的六头蜗杆进行运转。整个脱落蜗杆部分在杠杆与长板的作用下，绕下转动。当蜗杆与蜗轮啮合时，实现刀具的纵横进給运动，离合器的啮合是依靠其螺旋  弹簧预紧力的作用下实现的。

二、任务准备

1.识读CA6140型卧式车床溜板箱装配图，如图18.11所示，分析各零件相互间的装配关系，了解技术要求。

2.根据图样要求，选择合适的内六角扳手若干把、叉车一辆，3磅手锤一个、粗细紫铜棒各一根、细硬质圆棒一根、硬枕木一块、油盘及清洗油、拆装工作台、货架等。

三、任务实施

1．根据给定的溜板箱装配图，识读并制定合理的拆卸方案，准备拆卸时所需的工具、拆装工作台，然后分组让学生自己动手进行拆卸，并对学生拆卸时不清楚的地方进行指导。

2. 操作步骤：

操作一：将丝杆和光杆左端的圆锥销从小端向大端敲出。

操作二：取出后支架上两个定位销

操作三：拧下后支架上的两个固紧螺钉。

操作四：取下后支架

操作五：取下丝杆

操作六：取下光杆

操作七：拧松操纵杆左端手柄和定位挡圈上的两个紧定螺钉。

操作八：取下操纵杆

操作九：请专业人员拆下大拖板上电动机开关，非专业人员拆卸可做好线接头标记号

操作十：用升降机将溜板箱体支承妥当。

操作十一：用拔销器取出大拖板与溜板箱结合的两个定位圆锥销。

操作十二：拧出大拖板与溜板箱结合的5个固紧螺钉。

操作十三：将溜板箱放下约100mm的距离。

操作十四：拆下快速电机的电线

操作十五：将溜板箱移出放置合适位置。

操作十六：拆下开合螺母限位螺钉。

操作十七：拧松三个塞铁调整螺钉

操作十八：取下塞铁

操作十九：取下开合螺母

操作二十：取下手轮固紧螺钉与垫片

操作二十一：取下手轮

操作二十二：取出定位销，

操作二十三：取下刻度盘座固紧螺钉

操作二十四：取下刻度盘座与刻度盘

操作二十五：取下齿条齿轮轴上圆锥销

操作二十六：用铜棒敲出齿轮轴，要求将半圆键朝上，待半圆键取出后，再取出齿轮轴。

操作二十七：取出溜板箱内外两齿轮
