1. 一、相关知识

刀架组成：它由床鞍、横向溜板、转盘、刀架溜板和方刀架等组成。

功用：安装车刀，并由溜板带动其作纵向、横向和斜向进给运动。

1. 一、任务准备

1． 看懂结构再动手拆，并按先外后里，先易后难，先下后上顺序拆卸。

2． 先拆紧固、联结、限位件（顶丝、销钉、卡圆、衬套等）。

3． 拆前看清组合件的方向、位置排列等，以免装配时搞错。

4． 拆下的零件要有秩序的摆放整齐，做到键归槽、钉插孔、滚珠丝杠盒内装。

5． 注意安全，拆卸时要注意防止箱体倾倒或掉下，拆下零件要往桌案里边放， 以免掉下砸人。

三、任务实施

1、根据给定的尾座装配图，识读并制定合理的拆卸方案，准备拆卸时所需的工具、拆装工作台，然后分组让学生自己动手进行拆卸，并对学生拆卸时不清楚的地方进行指导。

2、操作步骤

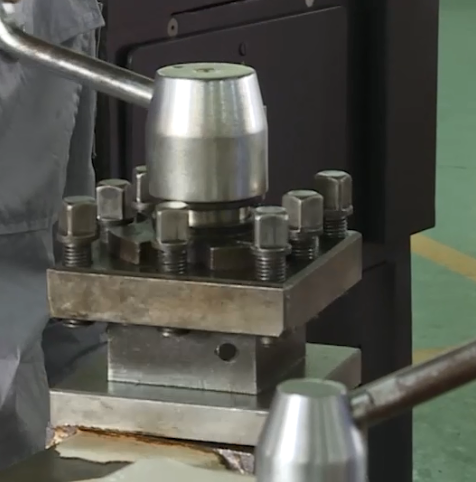

操作一逆时针旋转刀架手柄，直至螺纹旋出，取下刀架手柄。

操作二取下垫圈。

操作三取出大弹簧。

操作四取出花键套筒。

操作五取出刀架上盖两颗螺钉

操作六取出刀架上盖

操作七取出弹簧与精定位销

操作八取出下端结合子

操作九拧出螺钉和弹簧

操作十取下方刀架。
