任务1  尾座的拆卸

一、相关知识

1.CA6140型卧式车床尾座的作用

车床的尾座可沿导轨纵向移动调整其位置。其内有一根由手柄带动沿主轴轴线方向移动的心轴，在套筒的锥孔里插上顶尖，可以支承较长工件的一端。还可以换上钻头、铰刀等刀具实现孔的钻削和铰削加工。

2.CA6140型卧式车床尾座的结构

图2-1是 CA6140 卧式车床的尾座装配图，它由多个零件组成，如尾座体、尾座垫板、紧固螺母、紧固螺栓、压板、尾座套筒、丝杠螺母、螺母压盖、手轮、丝杠、压紧块手柄、上压紧快、下压紧快、调整螺栓等。

图2-4是 CA6140 卧式车床的尾座装配图，它由多个零件组成，如尾座体、尾座垫板、紧固螺母、紧固螺栓、压板、尾座套筒、丝杠螺母、螺母压盖、手轮、丝杠、压紧块手柄、上压紧快、下压紧快、调整螺栓等。

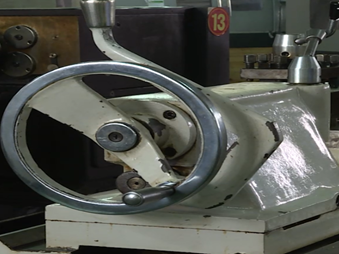

         图2-1  CA6140型车床尾座

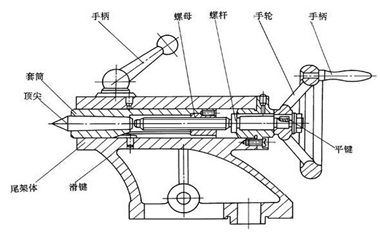

              图2-2 CA6140 型车床尾座装配图

二、任务准备

1.不得用手锤敲击手柄。

2.工件超出钳口部分太长，要加支撑。装卸工件时，防止工件摔下伤人。

3.看懂结构再动手拆，并按先外后里，先易后难，先下后上顺序拆卸。

4.先拆紧固、联结、限位件（顶丝、销钉、卡圆、衬套等）。

5.拆前看清组合件的方向、位置排列等，以免装配时搞错。

6.拆下的零件要有秩序的摆放整齐，做到键归槽、钉插孔、滚珠丝杠盒内装。

7.注意安全，拆卸时要注意防止主轴倾倒或掉下，拆下零件要往桌案里边放以免掉下砸人。

8.拆卸零件时，不准用铁锤猛砸，当拆不下或装不上时不要硬来，分析原因（看图）搞清楚后再拆装。

三、任务实施

1、根据给定的尾座装配图，识读并制定合理的拆卸方案，准备拆卸时所需的工具、拆装工作台，然后分组让学生自己动手进行拆卸，并对学生拆卸时不清楚的地方进行指导。

2、操作步骤

操作一 拧松尾座套筒固紧手柄

操作二 将尾座套筒摇至最后端。

操作三 拧下手轮处丝杆固紧垫片。

操作四 取下手轮。

操作五 取下半圆键。

操作六  拧下尾座后端盖4个固紧螺钉。

操作七  取下尾座后端盖。

操作八  取下推力球轴承。

操作九  取出尾座套筒的固紧扳手及一对锁紧套筒

操作十  将套筒中丝杆拧出。

操作十一取下套筒端螺母结合子的固紧螺钉，取下结合子

操作十二取下螺母

操作十三 将尾座套筒可从后端取出，如套筒下面的导向键槽前端不通，该套筒只能从尾座的前端取出。

操作十四取出尾座孔内导向滑键。

操作十五 将尾座后端移至床身外，露出部分不得超过尾座的三分之一

操作十六 取出尾座固紧的调节螺母与垫片

操作十七 拧松尾座固紧扳手的紧定螺钉

操作十八取下固紧扳手（半圆键可暂不拆）

操作十九 将尾座移至床身适当位置，使压板螺母能顺利取出。

操作二十 拧下前端压板固紧螺母与垫片

操作二十一 取出尾座的前端固紧螺杆

操作二十二 取下尾座两个横向移动螺杆

操作二十三 将尾座后端抬起尾座，取下后端螺母与垫片

操作二十四 取下尾座体和偏心螺杆

操作二十五  取下底座

操作二十六  取出两压板和后端固紧螺杆

1．看懂结构再动手拆，并按先外后里，先易后难，先下后上顺序拆卸   2．先拆紧固、联结、限位件（顶丝、销钉、卡圆、衬套等）。   3．拆前看清组合件的方向、位置排列等，以免装配时搞错。
