一、相关知识

1.带传动

带传动是常用的一种机械传动，它依靠挠性的带（或称传动带）与带轮间的摩擦力来传递运动和动力。带传动具有结构简单、工作平稳、噪声小、缓冲吸振、能过载保护并能适应两轴中心距较大的传动等优点，但也存在容易打滑、传动比不准确、传动效率低、带的寿命短的缺点。

2．V带

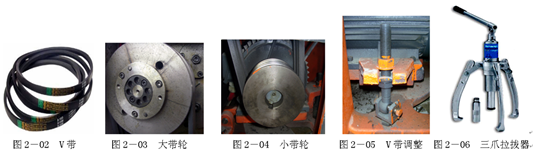

V形胶带简称V带或三角带。V带传动是以一条或数条V带和V带轮组成的摩擦传动，在整个传动领域中占有重要地位。车床常用普通V带，如图2－02所示。

3．带轮

带轮，属于盘毂类零件，车床采用三角带轮，大带轮如图2－03所示，小带轮如图2－04所示。

4．V带传动机构的装配技术要求

带轮在轴上应没有歪斜和跳动，两轮中间平面应重合；V带在小带轮上的包角不能小于120°，张紧力要适当，且调整方便。

5.带轮的装配和V带张紧力大小的调整

带轮和轴的连接为过渡配合，为了传递较大的扭矩，同时用紧固件进行轴向和圆周向固定。常用改变两带轮中心距来调整张紧力和用张紧轮来调整张紧力，如图2－05所示。

二、任务准备

1.识读CA6140型卧式车床说明书及相关资料，分析各零件相互间的装配关系，了解技术要求。

2.根据图样要求，选择合适的活络扳手一把、内六角扳手若干把、三爪拉拔器一副（如图2－06所示）、油盘及清洗油、货架等。

三、任务实施

1．如图2－03所示大带轮,大带轮与花键套用螺钉连接成一体,支承在法兰内的两深沟球轴承上。法兰固定在主轴箱体上，这样大带轮可通过花键套带动Ⅰ轴旋转。

2．带轮拆卸顺序：先开门拆卸盖板，再拆卸V带，最后用拉拔器拆卸带轮。

3. 操作步骤：

操作一　打开车床挂轮箱门，取下主电动机外侧盖板。

操作二　如图2－05所示，活络扳手拧松固定的螺母，调短主电动机至主轴箱Ⅰ轴距离。

操作三　分别从主电动机和主轴箱Ⅰ轴大带轮上取下四根V带。

操作四　如图2－03所示，拆卸大带轮端面花键套上的内六角螺钉，并拆下花键套。

操作五　三爪拉拔器拆卸大带轮。

操作六 清洗全部零件，主要零件进行编号，货架上按拆卸顺序合理摆放。
