课题一　CA6140型卧式车床概论

任务1　金属切削机床型号的了解

一、相关知识

金属切削机床定义

用切削的方法，将金属毛胚加工成机器零件的一种机器，人们习惯上称为机床。

金属切削机床作用

机床是机械制造系统中最重要的组成部分，它为加工过程提供刀具与工件之间的相对位置和相对运动，提供加工过程中所需的动力。

1.机床型号的构成

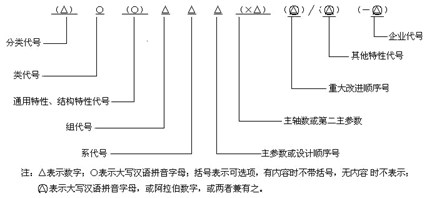

金属切削机床型号是机床的代号，用以表明金属切削机床的类别、主要技术参数、结构特性等。我国目前的机床型号是按 GB / T 15375 一 1994 《 金属切削机床型号编制方法》编制的。此标准规定，机床型号由大写汉语拼音字母及阿拉伯数字按一定规律组合而成，它适用于新设计的各类通用及专用金属切削机床及加工自动线（不包括组合机床、特种加工机床）。机床型号构成如下所示：

2.机床分类及其代号

机床的类别代号包括类代号和分类代号。

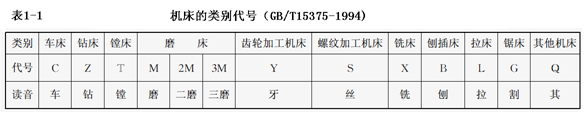

机床的类别代号用大写的汉语拼音字母表示，如车床用“C”表示，钻床用“Z ” 表示。必要时，每类可分为若干分类。分类代号用阿拉伯数字表示，位于类代号之前，作为型号的首位。第一分类代号前的“1”省略，第“2 ”, “3”分类代号则应予以表示。例如，磨床类机床分为 M , 2M 和 3M 三个分类。机床的类代号及读音见表1－ 1 。

3.特性代号

( 1 ）通用特性代号

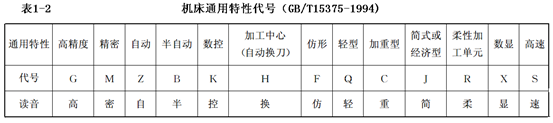

当某类型机床，除有普通型外，还有某种通用特性时，则在类别代号之后加通用特性代号予以区分。通用特性代号用大写的汉语拼音字母表示，按其相应的汉字字意读音。例如，“CK”，表示数控车床。如同时具有 2～3种通用特性时，一般按重要程度来排列先后顺序。例如，“MBG”表示半自动高精度磨床。如某类机床仅有通用特性，而无普通型，则通用特性不予表示。通用特性代号有统一的固定含义，它在各类机床型号中，表示意义相同，通用特性代号及读音见表1一 2 。

( 2 ）结构特性代号

 对主参数值相同而结构、性能不同的机床，在型号中加结构特 J 性代号予以区别。但结构特性代号与通用特性代号不同，它的型号中没有统一的含义，只在同类机床中起区分机床结构、性能的作用。当型号中有通用特性代号时，结构特性代号应排在通用特性代号之后。结构特性代号用大写的汉语拼音字母表示。例如， CA6140 型卧式车床型号中的“A”，为结构特性代号，表示这种型号车床在结构上有别于 C6140 型车床。

4.组、系代号

机床的组系代号包括组代号和系代号。机床按其加工性质分为11类。每类机床划分为 10 个组，每个组又划分为10个系（系列）。组、系划分的原则：在同一类机床中，主要布局或使用范围基本相同的机床，即为同一组；在同一组机床中，其主参数相同，主要结构及布局形式相同的机床，即为同一系。机床的组代号用一位阿拉伯数字表示，位于类别代号或特性代号之后；机床的系代号用一位阿拉伯数字表示，位于组代号之后。例如， CA6140 型卧式车床型号中的“61”，表示它属于车床类 6 组， 1 系列。各类机床的组、系划分见表1-3所列（只节选车床类）。

   表1-3　　　　　　　　车床组、系划分表（GB/T15375-1994）

5．主参数

机床主参数表示机床规格大小并反映机床最大工作能力。主参数代号是以机床最大加工尺寸或与此有关的机床部件尺寸的折算值表示，位于系代号之后。当折算值大于 1 时，则取整数，前面不加“0”,当折算值小于 1 时，则取小数点后第一位数，并在前面加“0”。常用车床主参数及其表示方法见表 1 一 4 。

表1-4　常用车床主参数及其表示方法（GB/T15375-1994）

6.设计顺序号

某些通用机床，当无法用一个主参数表示时，则在型号中用设计顺序号表示。设计顺序号由 1 起始，当设计顺序号小于10时，由01开始编号。

7.第二主参数

第二主参数主要是指主轴数、最大跨距、最大工件长度、工作台工作面长度等。对于多轴机床，其主轴数应以实际数值列入型号，置于主参数之后，用“.”。单轴可省略，不予表示。其他机床的第二主参数，用参数 1/10 , 1/100 或实际数值表示，在型号最后用“×”分开，读作“乘”。

8.重大改进序号

当机床的结构、性能有更高的要求，并需按新产品重新设计、试制和鉴定时，为区别原机床型号，要在型号基本部分的尾部按改进的先后顺序选用 A , B , C 等汉语拼音字母表示。例如，型号 CG6125B 中的B表示 CC6125型高精度卧式车床的第二次重大改进。

我国的机床型号编制方法曾作过多次修订和补充，对 1976 年以前已定型号目前仍在生产或使用的型号暂不更改。如C618，C620一1 ,Z525 钻床等，这些型号中，只有组代号而无系代号，车床的主参数表示中心高的 1 / 10 ，钻床主参数与新型号相同，机床重大改进序号用阿拉伯数字 1 , 2 ,3，…按顺序表示，加在型号尾部，并用“—”分开。

二、型号示例

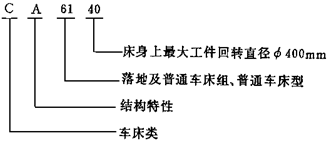

1. CA6140型卧式车床

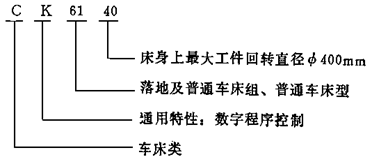

2．CK6140型数控车床

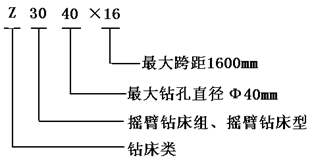

3．Z3040×16摇臂钻床

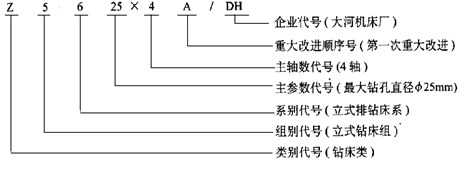

4．Z5625×4A/DH型四轴立式排钻床
