4.1 电位器式位移传感器

特点：结构简单、价格低廉，输出信号大，分辨率不高，准确度也不高，不适用于准确度要求较高的场合，动态响应较差，不适用于动态快速测量。

4.1.1 基本概念

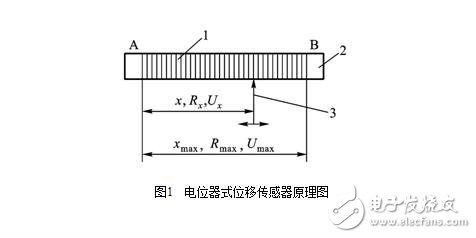

通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。

4.1.2 类型、结构与材料

由电阻丝（电阻薄膜）、骨架和电刷组成。

当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电阻值或电压。

4.1.3 主要技术指标

1.最大阻值和最小阻值

2.电阻值变化规律

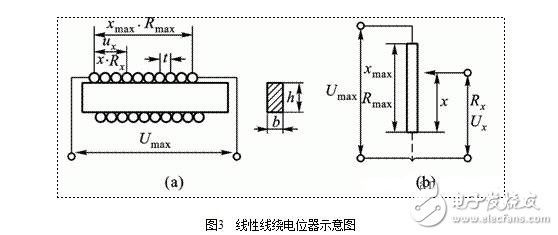

3.线性电位器的线性度

4.滑动噪声

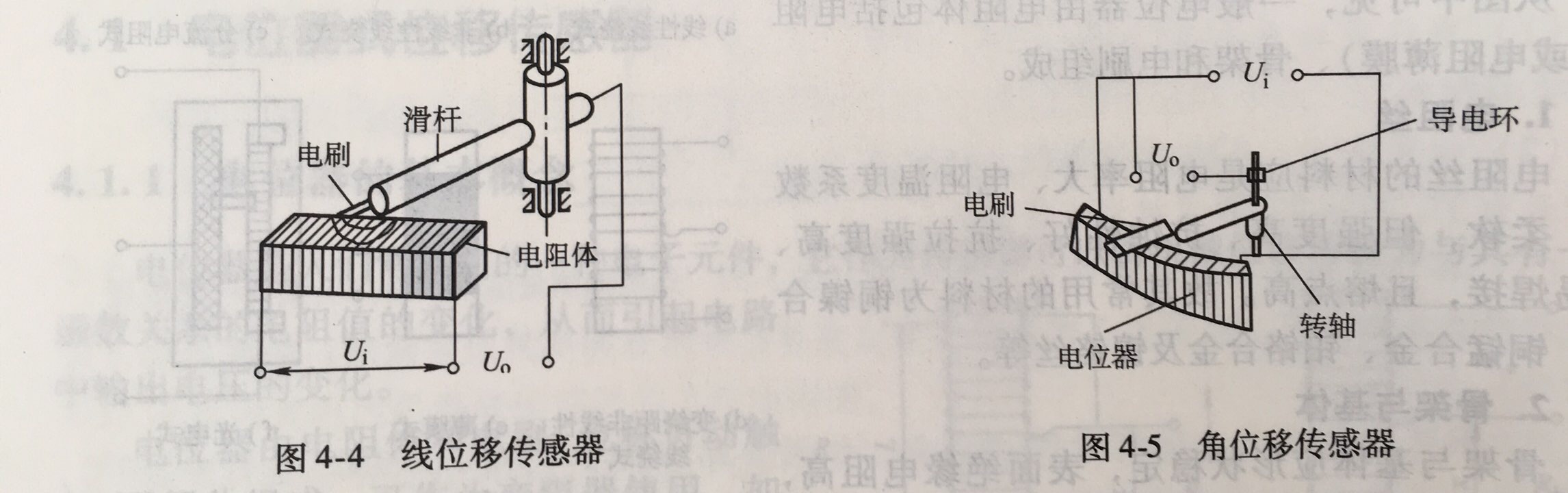

4.1.4 线位移传感器

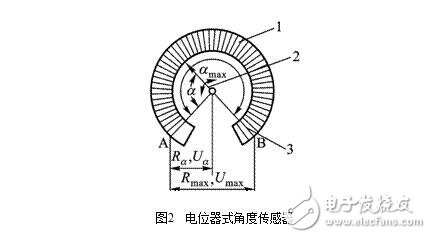

4.1.5 角位移传感器

4.1.6应用

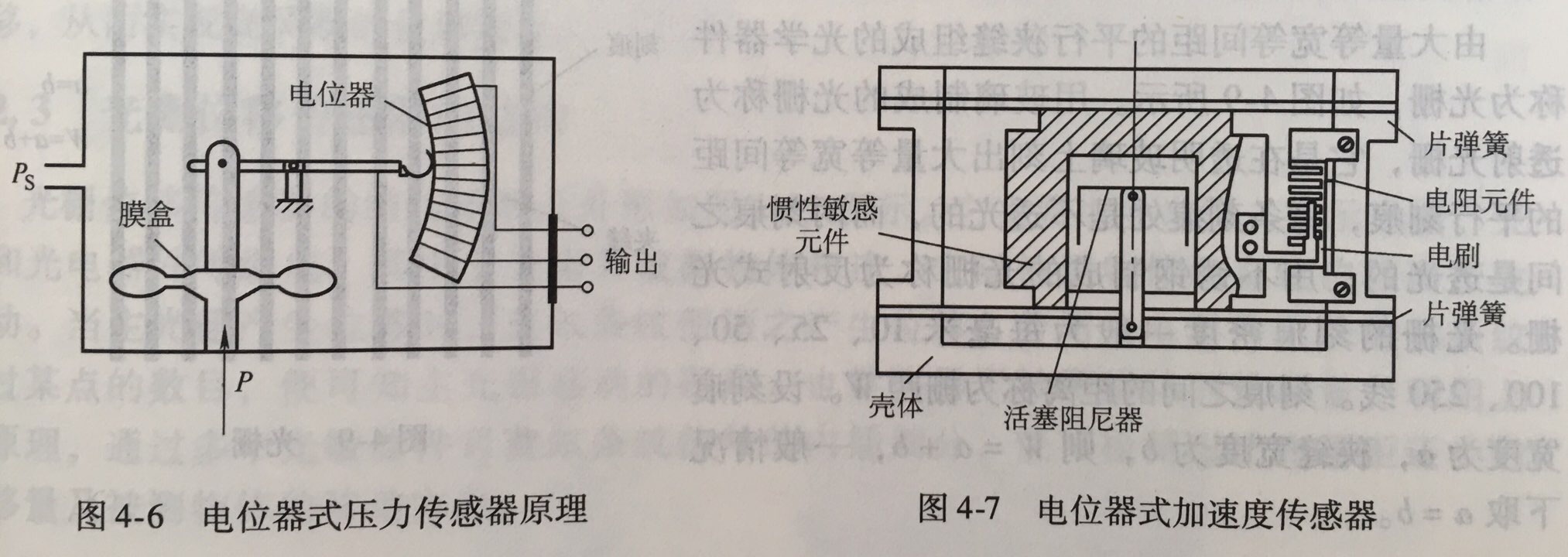

1）电位器式压力传感器

工作机理：被测压力——膜盒位移——杠杆位移——电刷位移——电位器输出。

2）电位器式加速度传感器

4.1.7 常见电位移式位移传感器
