1.2 传感器的定义与组成

1.2.1传感器的定义

定义：能感受（或响应）规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。

1、是测量装置，能完成测量任务；

2、输入量是某一被测量，可能是物理量、化学量、生物量等；

3、输出量是可用信号，这种量要便于传输、转换、处理和显示灯；

4、输出与输入有一定的对应关系，这种关系有一定的规律。

传感器        一感二传

1.2.2传感器的组成

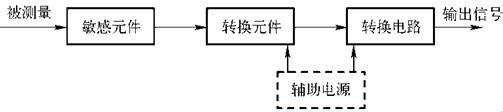

                                             图1-1 传感器组成框图

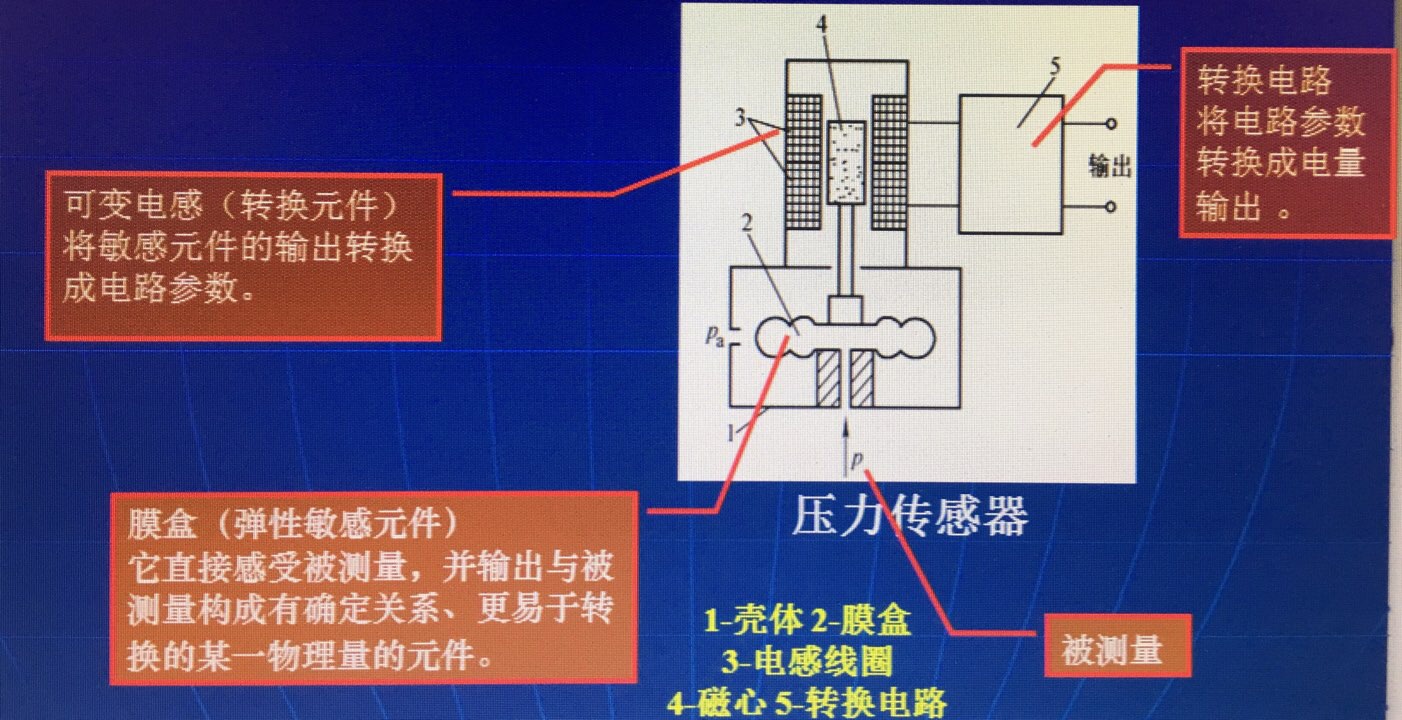

                                                            图1-2 压力传感器的结构

⚠：并不是所有的传感器都必须包括敏感元件和转换元件，如热电偶等。

1.2.3传感器的分类

1.按被测物理量分类

2.按传感器工作原理分类



1.2.4传感器的命名及代号

1.传感器命名法的构成

国家标准规定了传感器的命名方法和代号，作为统一传感器命名和代号的依据。传感器的名称由主题词加四级修饰语构成，包括：

(1)主题词——传感器；

(2)第一级修饰语——被测量，包括修饰被测量的定语；

(3)第二级修饰语——转换原理，一般可后续以“式”字；

(4)第三级修饰语——特征描述，指必须强调的传感器结构、性能、材料特征、敏感元件及其他必要的性能特征，一般可后续以“型”字；

(5)第四级修饰语——主要技术指标(量程、精确度、灵敏度等)。

在有关传感器的统计表格、图书索引、检索以及计算机汉字处理等特殊场合，应采用上述顺序，如：传感器，位移，应变计[式]，100mm。

例1：传感器，绝对压力，应变式，放大型，1~3500kPa。

例2：传感器，加速度，压电式，20g。
在技术文件、产品样本、学术论文、教材及书刊的陈述句子中，作为产品名称应采用与上述相反的顺序，如100mm 应变计式位移传感器。

例3:1~3500kPa放大型应变式绝对压力传感器。

例4:20g压电式加速度传感器。

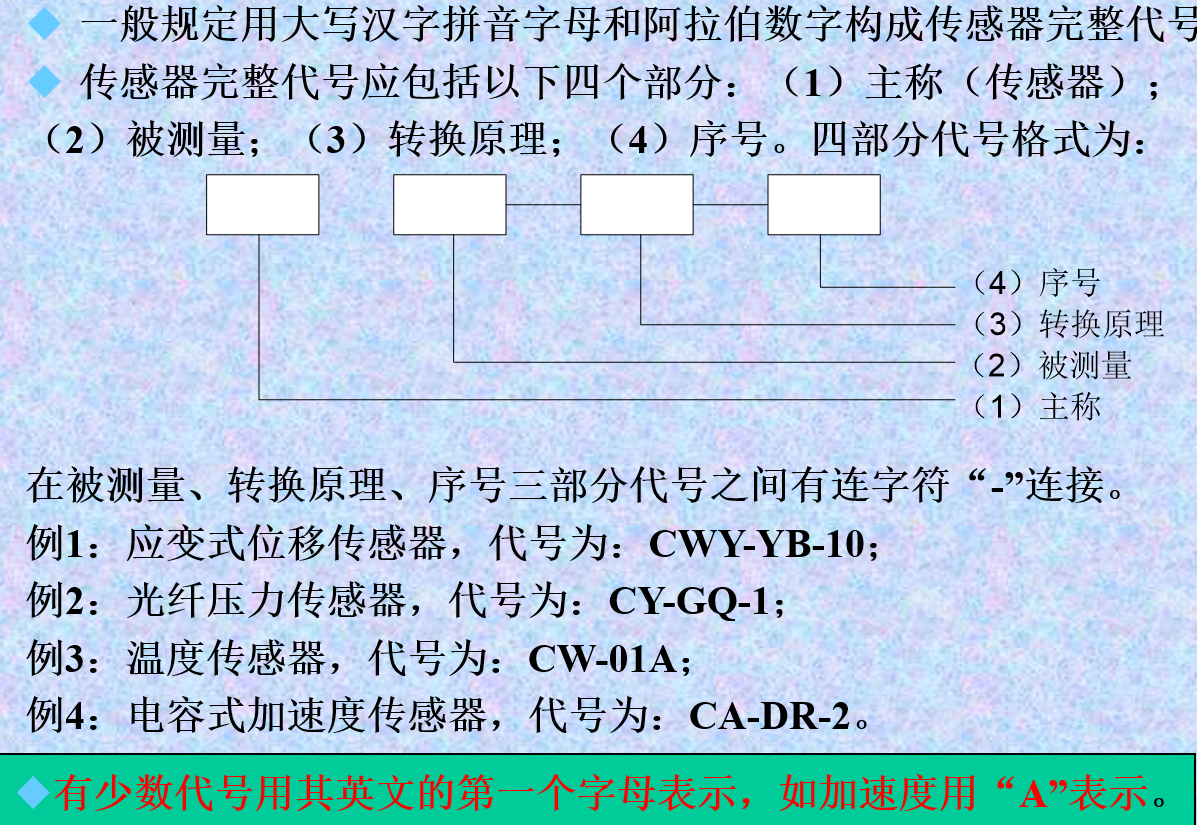

2.传感器代号的标记方法



课堂练习：

1、简述传感器的概念、作用及组成。

2、传感器是如何命名的？其代号包括哪几个部分？在各种文件中如何应用？
