以数学形式定义的曲线

一、了解直线,圆/圆弧及椭圆的绘制条件

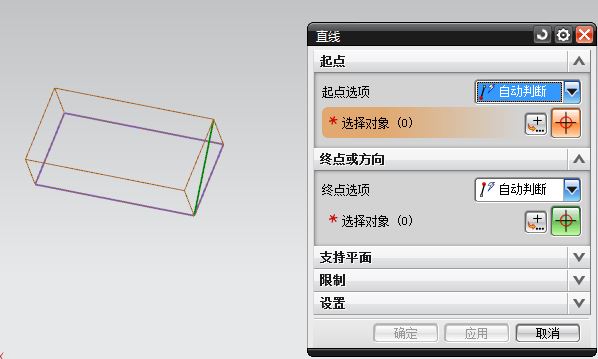

     1、直线:要求了解直线的起点和终点,就可以在任意空间获得。

      2、圆/圆弧:与直线不同,直线是在任意平面内,二圆弧/圆一定在某一个特定平面内。

因此,在创建圆弧/圆的时候,一定有个环节是选择所在平面。

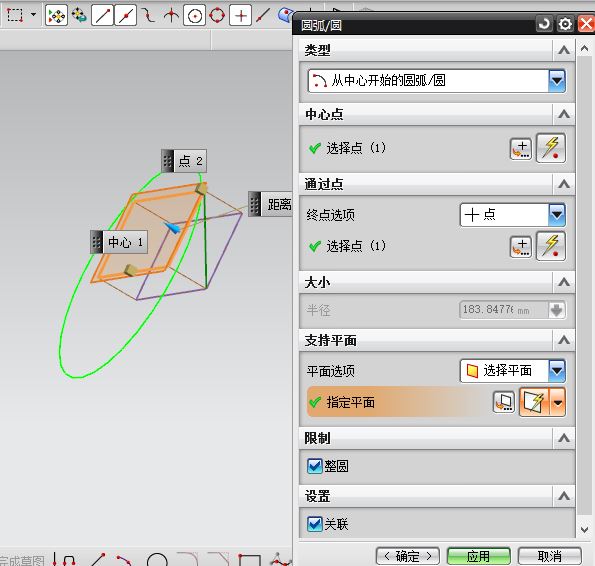

上图1,2两点,系统自动判断了一个平面,在支持平面内,也有平面选项,可以选择一个平面,但是这个平面会和之前确定的两点发生一定的关系。比如选择上表面,那么上图的效果会变成下图这样。

中心点没有变化,但第二个点被投影到了平面上。

3、椭圆/抛物线

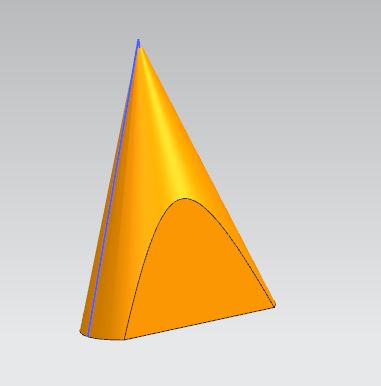

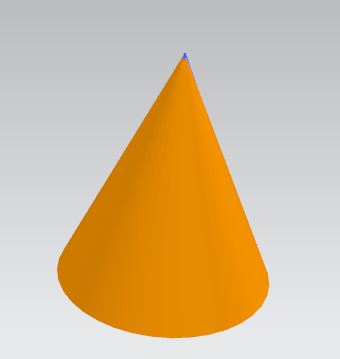

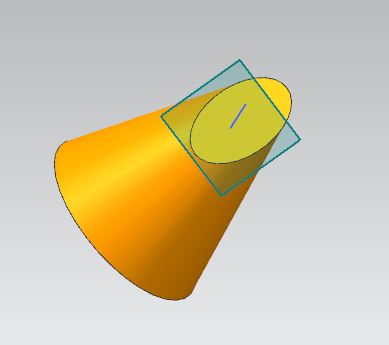

先绘制一个三角形截面然后绕一直角边旋转,获得如下图形,再用一个截面去分割,就获得了一抛物线,如果分割平面和轴线不平行,就可以获得一个椭圆。

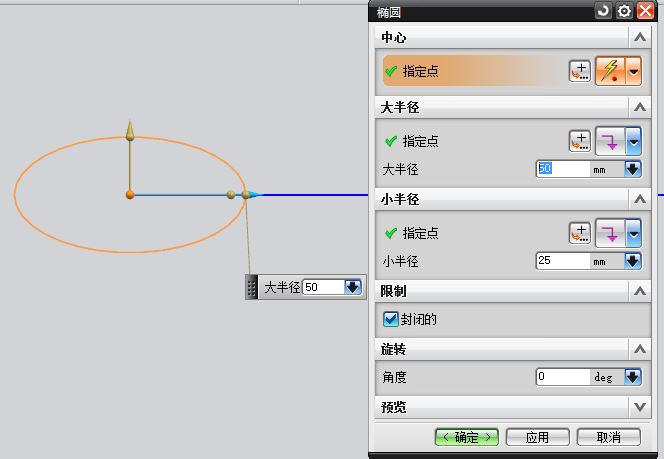

但是,椭圆和抛物线,有专有的功能绘制

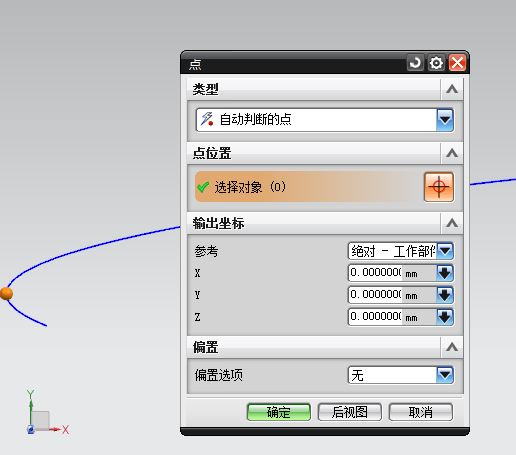

抛物线
