知识链接1：555定时器声音报警电路

知识链接2：声音报警电路工作原理

图中IC1、IC2接成自激多谐振荡器的工作方式。

其中，IC1输出的方波信号通过R5去控制IC2的5脚电平。

（1）IC1输出高电平时，IC2的振荡频率低；

（2）IC1输出低电平时，IC2的振荡频率高。

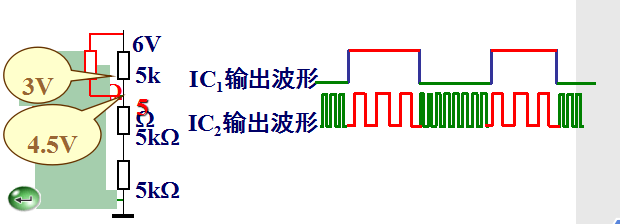

 因此IC2的振荡频率被IC1的输出电压调制为两种音频频率，使扬声器发出“滴、嘟、滴、嘟…”的双音声响。

IC1：5脚为控制端，片内接比较器的反相输入端，电位为2/3VCC。一般555组成自激多谐振荡器时，将5脚通过一个小电容（0.01μF-0.1μF）接地，以防止外界干扰对阀值电压的影响，当需要把它变成可控多谐振荡器时，可以在电路的5脚外加一个控制电压，这个电压将改变芯片内比较电平，从而改变振荡频率，当控制电压升高（降低）时，振荡频率降低（升高），这就是控制电压对振荡信号频率的调制。

仿真和调试:

按图组装电路，分别组装多谐振荡器。用示波器观察各级输出波形，若无振荡则检查电路。

按图级连电路，接通扬声器，验证音响结果。

用示波器观察第二级输出波形。

【下达任务】

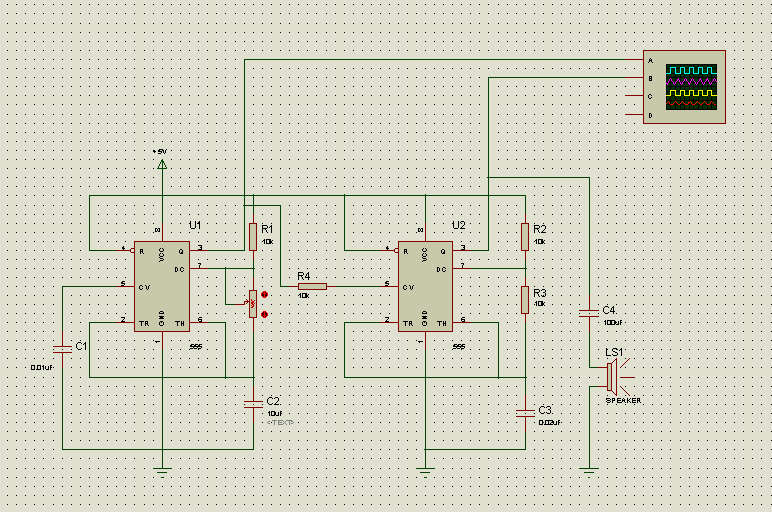

1.仿真一个555定时器声音报警电路。

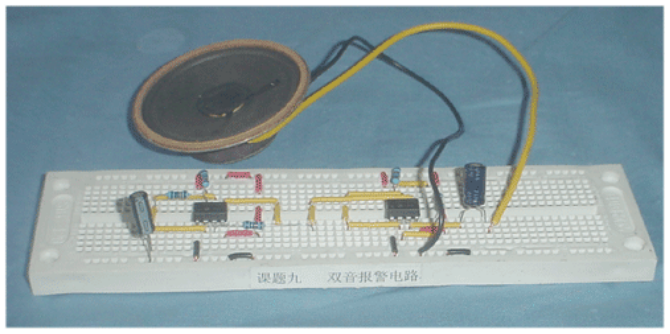

2.在试验箱上搭建一个555定时器声音报警电路。

3.用多孔板焊接一个555定时器声音报警电路。

【现场实践】

各小组按照接线图现场接线，注意芯片的安装位置，注意电源和地线引脚不要漏接；

注意输入端和输出端的位置；

接线完毕后，逐一按照接线图检查一下，确认无误后通电检查效果。

【检查与评价】

按照完成顺序逐一检查各小组的接线情况并通电观察现象；

对于存在问题的小组，请同学们自行查找并发现问题。

【成果展示】

选取有代表性的小组上台展示并交流
