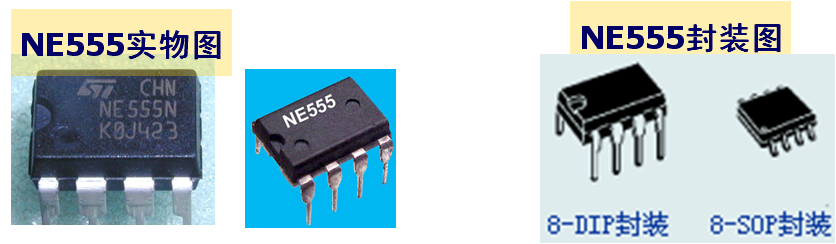

知识链接1：555定时器实物及封装图

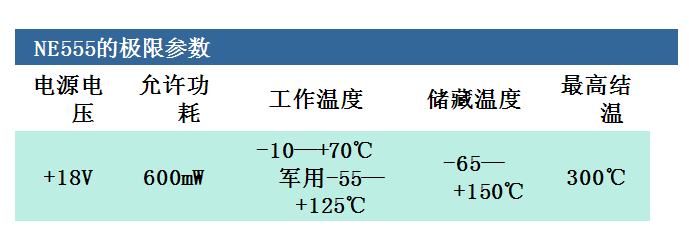

知识链接2：555定时器极限参数



 NE555

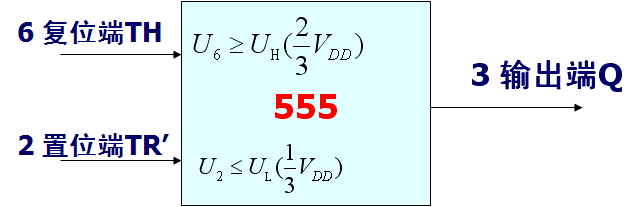

知识链接3：555定时器逻辑符号



TH	TR	RD	OUT	DIS
×	×	0	0	导通
>2UDD/3	>UDD/3	1	0	导通
<2UDD/3	>UDD/3		不变	不变
<2UDD/3	< UDD/3		1	截止

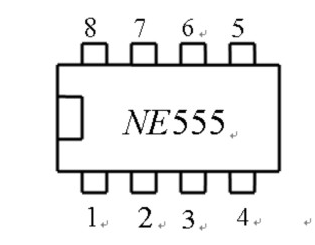

555定时器引脚排列

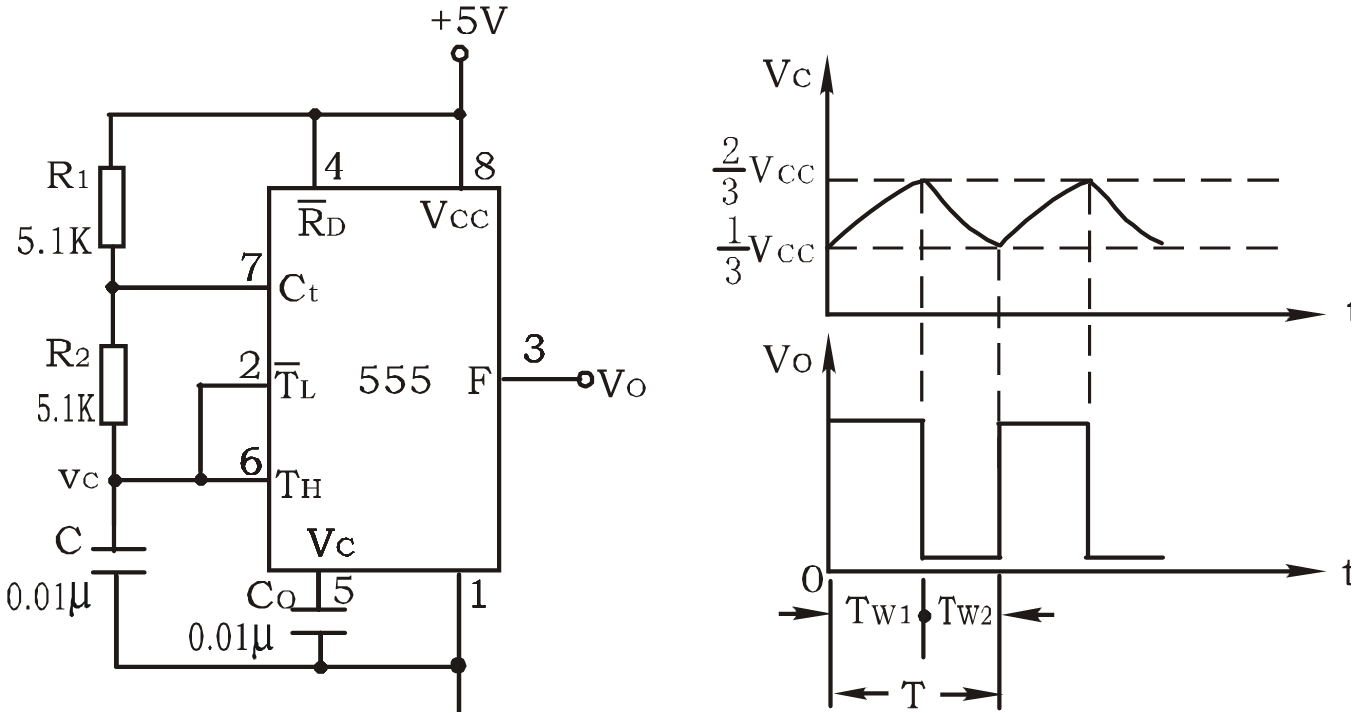

  知识链接4：多谐振荡器的组成

知识链接5：多谐振荡器的工作原理

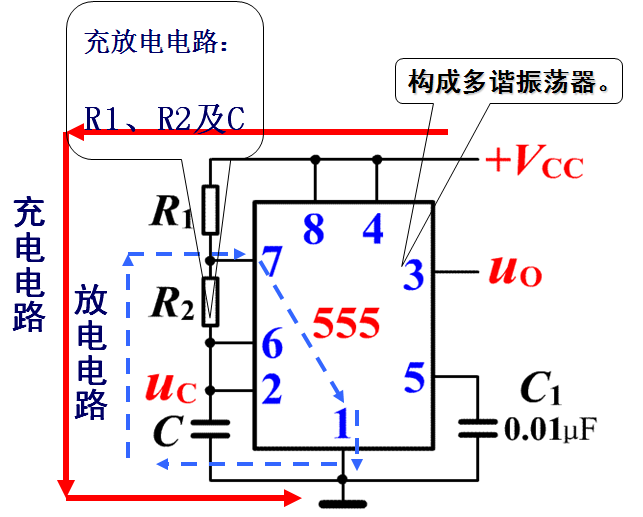

    由555定时器和外接组件R1、R2、C构成多谐振荡器，脚2与脚6直接相连。电路没有稳态，仅存在两个暂稳态，电路亦不需要外接触发信号，利用电源通过R1、R2向C充电，以及C通过R2向放电Dc端放电，使电路产生振荡。电容C在和R1、R2之间充电和放电，从而在输出端得到一系列的矩形波形。

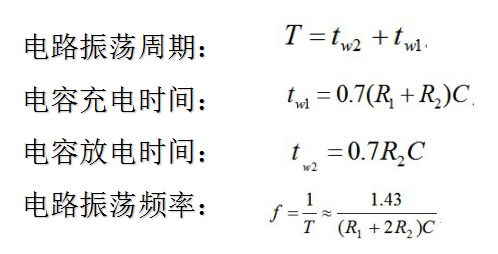

知识链接6：多谐振荡器的输出参数

知识链接7：555定时器应用电路

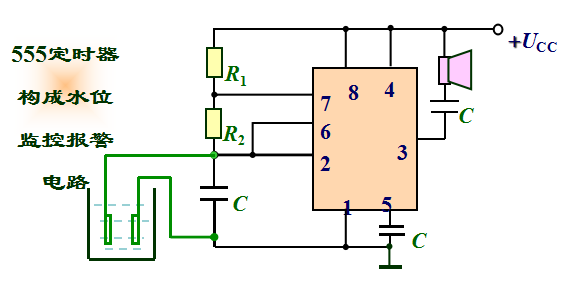

水位正常情况下，电容C 被短接，扬声器不能发音；水位下降到探测器以下时，555定时器构成的多谐振荡器工作，驱动扬声器发出声音报警。

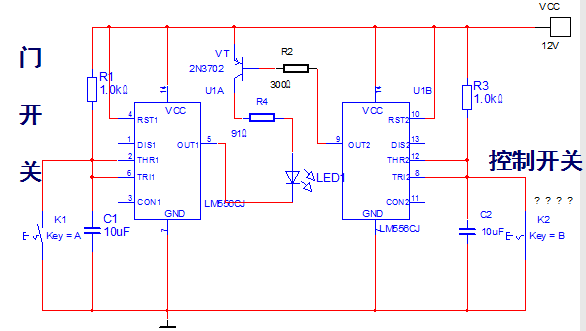

知识链接7：555定时器应用电路

的极限参数
