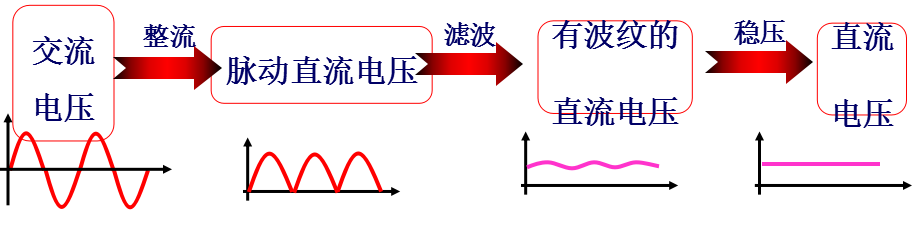

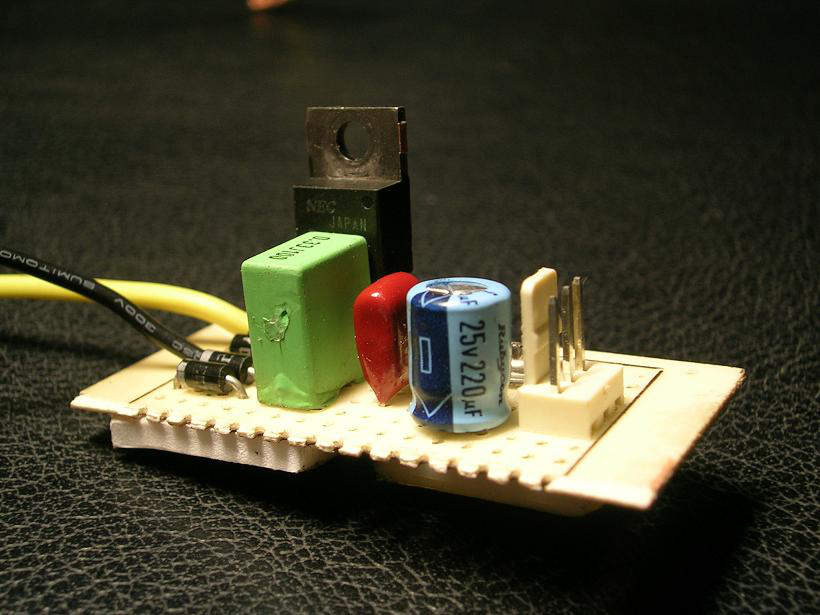

直流稳压电源的结构

电源变压器:  将交流电网电压u1变为合适的交流电压u2。
整流电路:  将交流电压u2变为脉动的直流电压u3。
滤波电路: 将脉动直流电压u3转变为平滑的直流电压u4。
稳压电路: 清除电网波动及负载变化的影响,保持输出电压uo的稳定。

一、电源变压器

电源变压器的作用是将来自电网的220V交流电压u1变换为整流电路所需要的交流电压u2。电源变压器的效率为：

其中：P2是变压器副边的功率，P1是变压器原边的功率。一般小型变压器的效率如表所示：

副边功率P2	<10VA	10~30VA	30~80VA	80~200VA
效率η	0.6	0.7	0.8	0.85



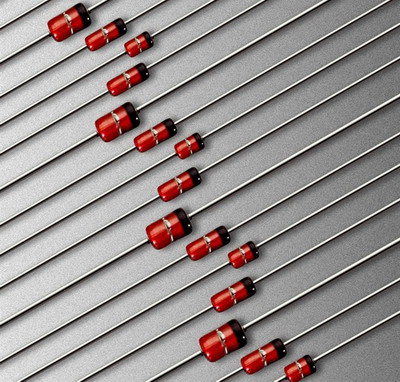

二、整流电路

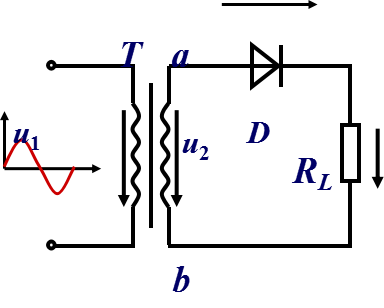

1. 半波整流电路

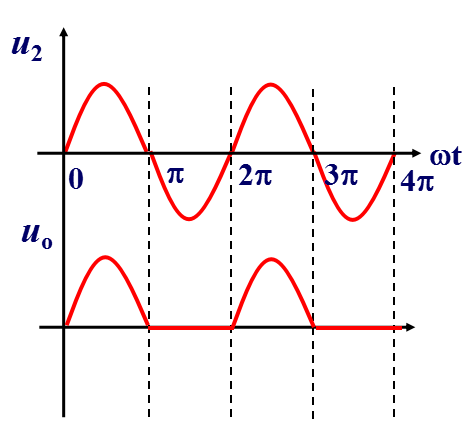

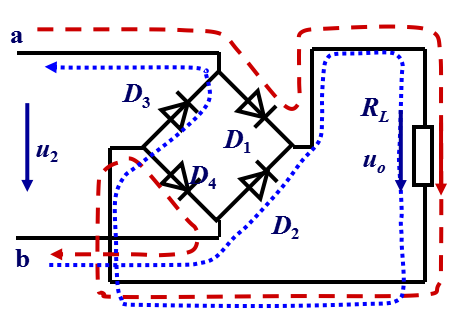

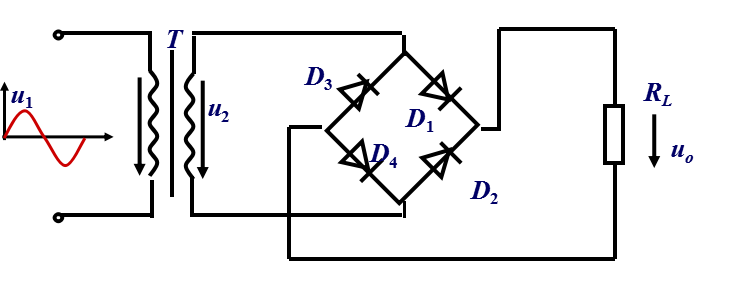

2、桥式整流电路

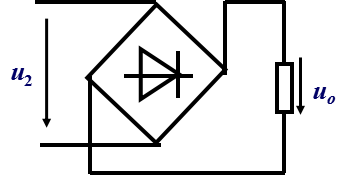

     组成：由四个二极管组成桥路

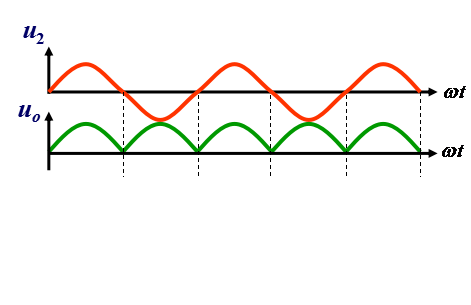

3.桥式整流电路输出波形



整流输出电压平均值：Uo=0.9U2

负载电流平均值:Io= Uo /RL =0.9 U2 / RL

 三、滤波电路

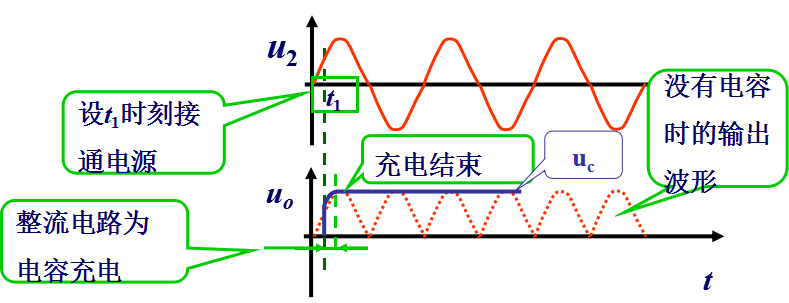

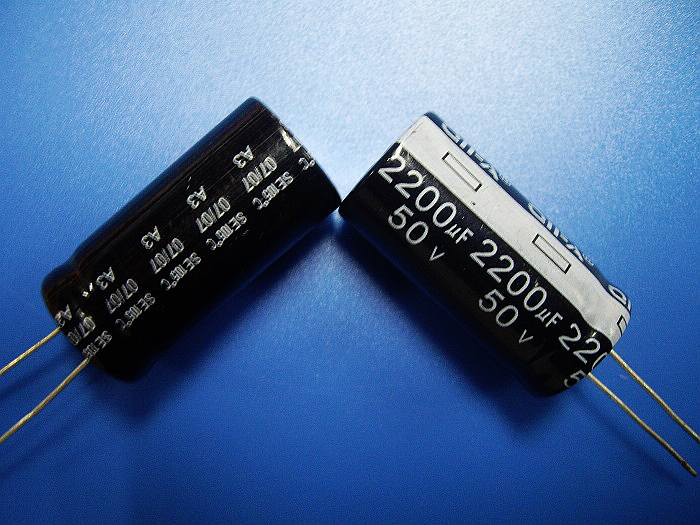

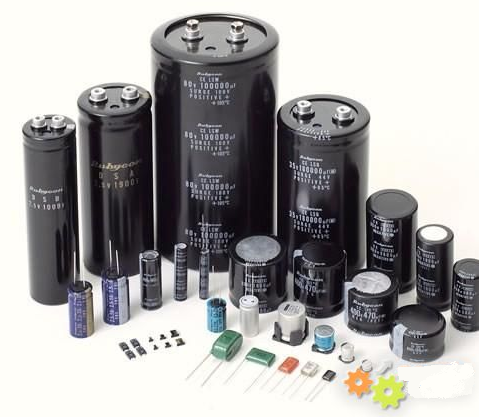

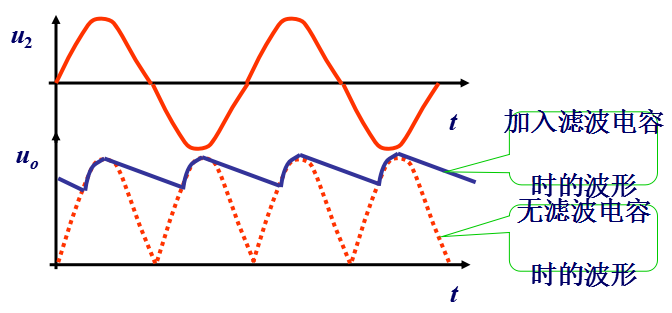

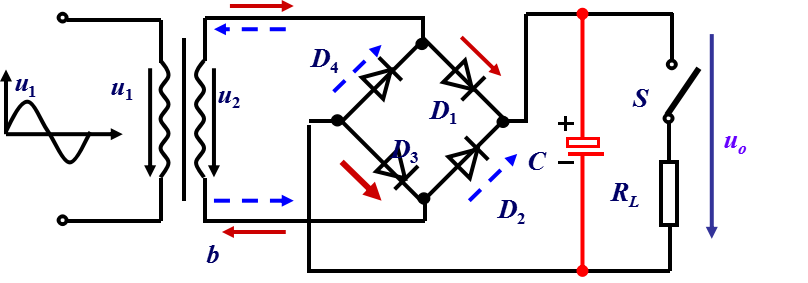

电容滤波:



RL未接入时

RL接入时

四、稳压电路

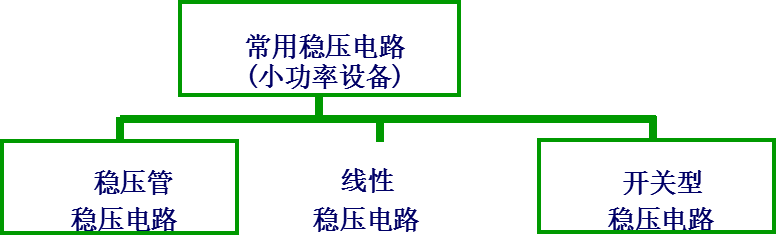

1、稳压电源类型

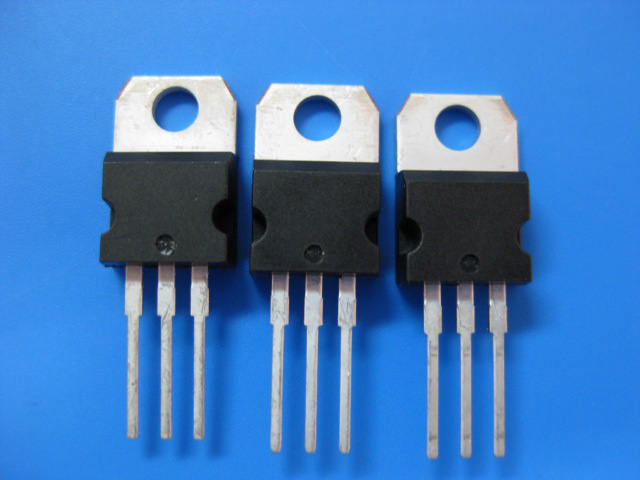

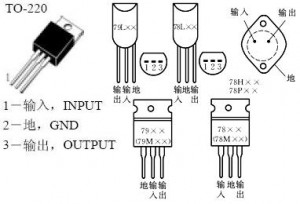

2、集成稳压器件

特点：体积小,可靠性高,使用灵活,价格低廉

类型：W7800系列 —— 稳定正电压

                       W7805      输出+5V

                       W7809      输出+9V

                       W7812      输出+12V

                       W7815      输出+15V

      W7900系列 —— 稳定负电压

                      W7905       输出-5V

                      W7909       输出-9V

                      W7912       输出-12V

                      W7915       输出-15V

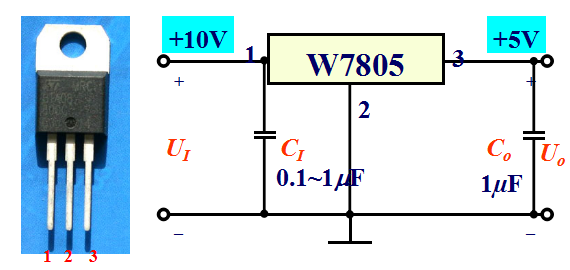

3、W7800系列稳压器的接线图



注意：输入与输出端之间的电压不得低于3V！
