教学目标
１．能用目视法判断、识别常见三极管的种类；
２．对三极管标识的主要参数能正确读出，了解其作用和用途；
３．会使用万用表对各种三极管进行正确测量，并对其质量进行研究。
教学重点
三极管的检测及应用
教学难点
三极管的检测及应用
1. 三极管极性的判别
(1) 目测判别极性
(2) 用指针式万用表判别极性
2. 三极管性能的检测
(1)用万用表的 hFE挡检测 b值
(2)用晶体管图示仪或直流参数测试表检测
(3) 用指针式万用表检测

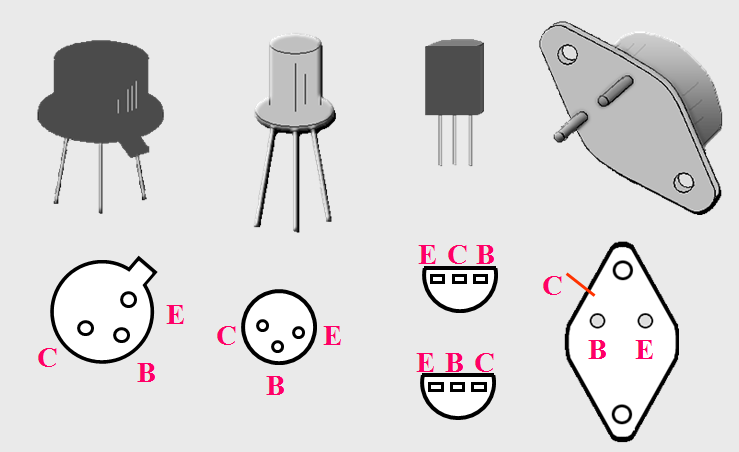

目测判别三极管极性
用指针式万用表判断三极管极性
用万用表的hFE挡检测 b值
1. 若有ADJ挡，先置于ADJ 挡进行调零。
2.拨到hFE挡。
3.将被测晶体管的C、B、E三个引脚分别插入相应的插孔中（TO-3封装的大功率管，可将其3个电极接出3根引线，再插入插孔）。
4.从表头或显示屏读出该管的电流放大系数b。

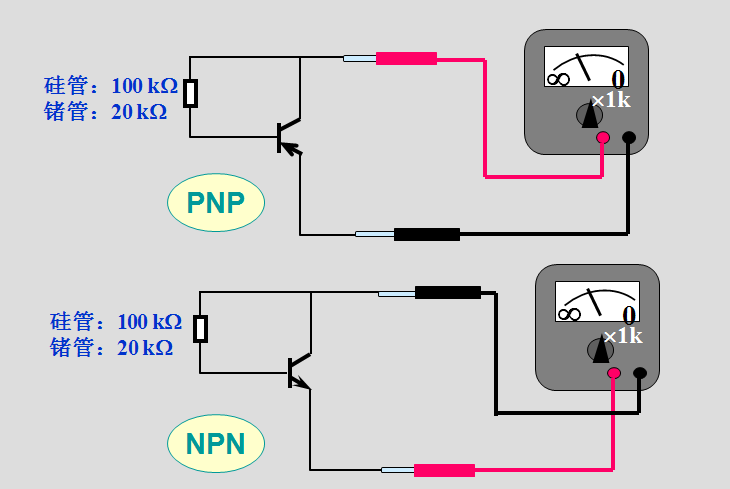

三极管放大能力的检测
指针偏转角度越大，则放大能力越强
用万用表检测穿透电流 ICEO
通过测量C、E间的电阻来估计穿透电流ICEO的大小。
一般情况下，
中、小功率锗管C、E间的电阻 > 10 kW；
大功率锗管C、E间的电阻 > 1.5 kW；
硅管C、E间的电阻 >100 kW（在 R ´10 kW挡测量）。

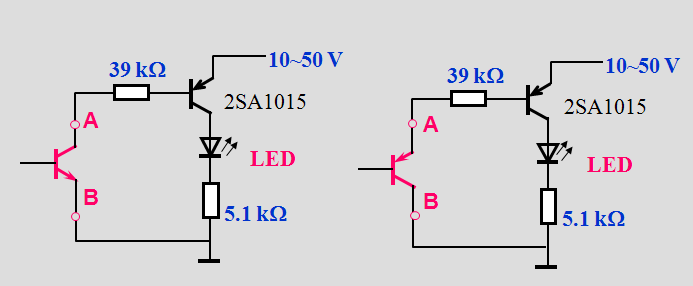

检测反向击穿电压 U(BR)CEO
反向击穿电压低于50V的晶体管,可按图示电路检测。
增大电源电压，当发光二极管LED亮时，A、B之间的电压即为晶体管的反向击穿电压。
三极管的参数

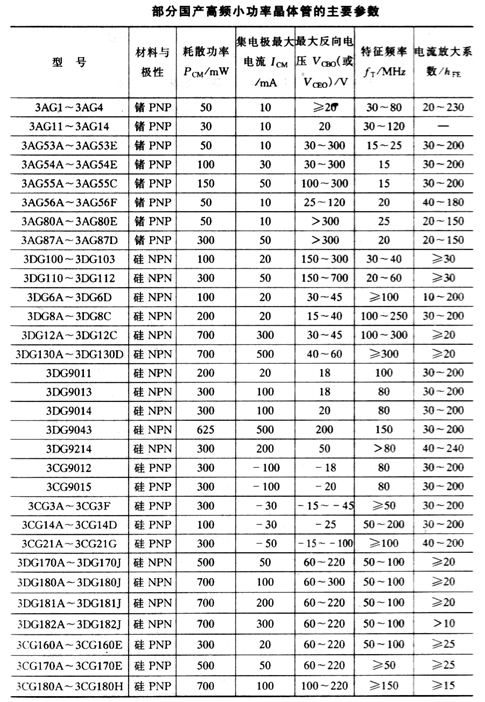

1. 常用国产高频小功率晶体管的主要参数
部分进口高频小功率晶体管的主要参数

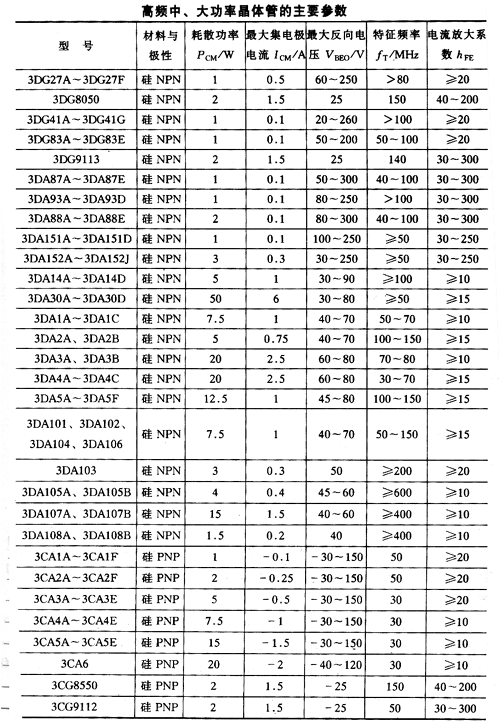

2. 部分国产高频中、大功率晶体管的主要参数
部分进口高频中、大功率晶体管的主要参数
3. 部分国产低频小功率晶体管的主要参数

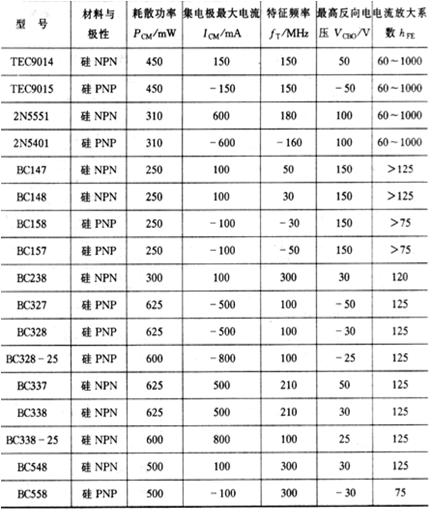

部分进口中、低频小功率晶体管的主要参数
4. 常用国产低频大功率晶体管的主要参数
部分进口中、低频大功率晶体管的主要参数
5. 常用国产小功率开关晶体管的主要参数
6. 部分高反压大功率开关晶体管的主要参数及封装形式
7. 常用大功率互补对管的主要参数
常用中、小功率互补对管及其主要参数
