教学目标
１．会识别半导体二极管；
２．会检测半导体二极管；
３．会选用半导体二极管。
教学重点
半导体二极管的检测及应用
教学难点
二极管电路的检测及应用
一、二极管的型号命名
国家标准对半导体器件型号的命名举例如下：

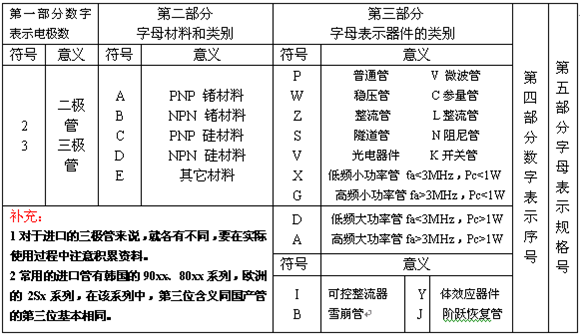

我国晶体管的型号命名方法
半导体器件的命名方式
二、二极管的识别与检测
1、普通二极管的识别与检测
2、发光二极管的识别与检测
3、稳压二极管的识别与检测
4、用数字万用表检测二极管
1、普通二极管的识别与检测
（1）极性的判别
将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
（2）单向导电性能的检测及好坏的判断
通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。正向电阻越小越好，反向电阻越大越好。正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
（3）反向击穿电压的检测
二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V”键，测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
2、发光二极管的识别与检测
（1）单色发光二极管的检测
①目测极性
判别红外发光二极管的正、负电极。红外发光二极管有两个引脚，通常长引脚为正极，短引脚为负极。因红外发光二极管呈透明状，所以管壳内的电极清晰可见，内部电极较宽较大的一个为负极，而较窄且小的一个为正极。
②用指针式万用表检测极性
在万用表外部附接一节1.5V干电池，将万用表置R×10或R×100挡。这种接法就相当于给万用表串接上了1.5V电压，使检测电压增加至3V(发光二极管的开启电压为2V)。检测时，用万用表两表笔轮换接触发光二极管的两管脚。若管子性能良好，必定有一次能正常发光，此时，黑表笔所接的为正极，红表笔所接的为负极。
（2）红外发光二极管的检测
将万用表置于R×1K挡，测量红外发光二极管的正、反向电阻，通常，正向电阻应在30K左右，反向电阻要在500K以上，这样的管子才可正常使用。要求反向电阻越大越好。
（3）红外接收二极管的检测
① 识别管脚极性
☆目测（从外观上识别）。常见的红外接收二极管外观颜色呈黑色。识别引脚时，面对受光窗口，从左至右，分别为正极和负极。另外，在红外接收二极管的管体顶端有一个小斜切平面，通常带有此斜切平面一端的引脚为负极，另一端为正极。
☆用万用表检测（指针式）。将万用表置于R×1K挡，用来判别普通二极管正、负电极的方法进行检查，即交换红、黑表笔两次测量管子两引脚间的电阻值，正常时，所得阻值应为一大一小。以阻值较小的一次为准，红表笔所接的管脚为负极，黑表笔所接的管脚为正极。
②检测性能好坏
用万用表电阻挡测量红外接收二极管正、反向电阻，根据正、反向电阻值的大小，即可初步判定红外接收二极管的好坏。
3、稳压二极管的识别与检测
（1）判别稳压二极管的极性
☆目测（从外形上看）。金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。
☆用万用表检测（指针式）。测量的方法与普通二极管相同，即用万用表R×1k档，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。在两次测量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极。
☆判别稳压二极管的好坏。若测得稳压二极管的正、反向电阻均很小或均为无穷大，则说明该二极管已击穿或开路损坏。
（2） 稳压值的测量
好的稳压管还要有个准确的稳压值，业余条件下怎么估测出这个稳压值呢？不难，再去找一块指针表来就可以了。方法是：先将一块表置于R×10k档，其黑、红表笔分别接在稳压管的阴极和阳极，这时就模拟出稳压管的实际工作状态，再取另一块表置于电压档V×10V或V×50V（根据稳压值选量程）上，将红、黑表笔分别搭接到刚才那块表的的黑、红表笔上，这时测出的电压值就基本上是这个稳压管的稳压值。说“基本上”，是因为第一块表对稳压管的偏置电流相对正常使用时的偏置电流稍小些，所以测出的稳压值会稍偏大一点，但基本相差不大。
这个方法只可估测稳压值小于指针表高压电池电压的稳压管。如果稳压管的稳压值太高，就只能用外加电源的方法来测量了（这样看来，我们在选用指针表时，选用高压电池电压为15V的要比9V的更适用些）。

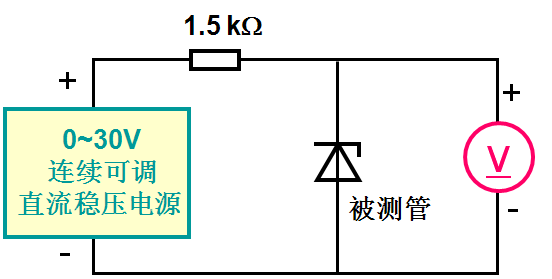

3. 用万用表检测稳压二极管
稳压二极管的外型与普通二极管相似，极性判断方法与普通二极管相同。
稳压值的判断：
也可用低于1000V的兆欧表为稳压二极管提供测试电源。其方法是：将兆欧表正端与稳压二极管的负极相接，兆欧表的负端与稳压二极管的正极相接后，按规定匀速摇动兆欧表手柄，同时用万用表监测稳压二极管两端电压值（万用表的电压档应视稳定电压值的大小而定），待万用表的指示电压指示稳定时，此电压值便是稳压二极管的稳定电压值。
若测量稳压二极管的稳定电压值忽高忽低，则说明该二极管的性不稳定。

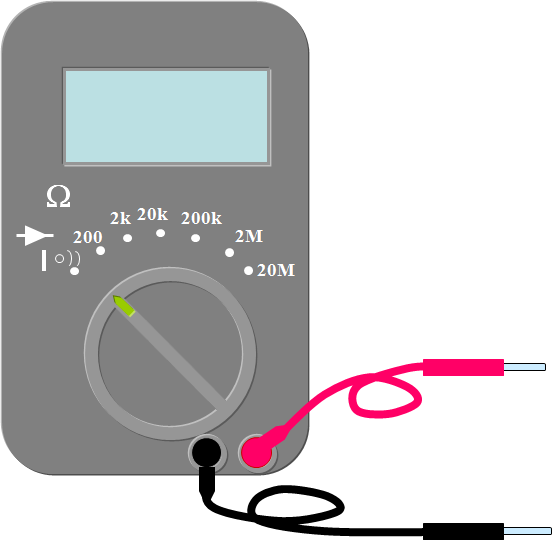

4、用数字万用表检测二极管
将数字万用表拨至“二极管、蜂呜”挡，红表笔对黑表笔有+2．8V的电压，此时数字万用表显示的是所测二极管的压降(单位为mv)。正常情况下，正向测量时压降为300～700，反向测量时为溢出"1”。若正反测量均显示“000'’，说明二极管短路；正向测量显示溢出“1”，说明二极管开路(某些硅堆正向压降有可能显示溢出)。另外，此法可用来辨别硅管和锗管。若正向测量的压降范围为500～800，则所测二极管为硅管；若压降范围为150-300，则所测二极管为锗管。
用数字式万用表检测
红表笔是(表内电源)正极，黑表笔是(表内电源)负极。
在
挡进行测量，当 PN结完好且正偏时，显示值为PN 结两端的正向压降 (V)。反偏时，显示
。

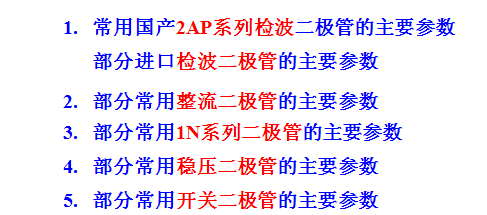

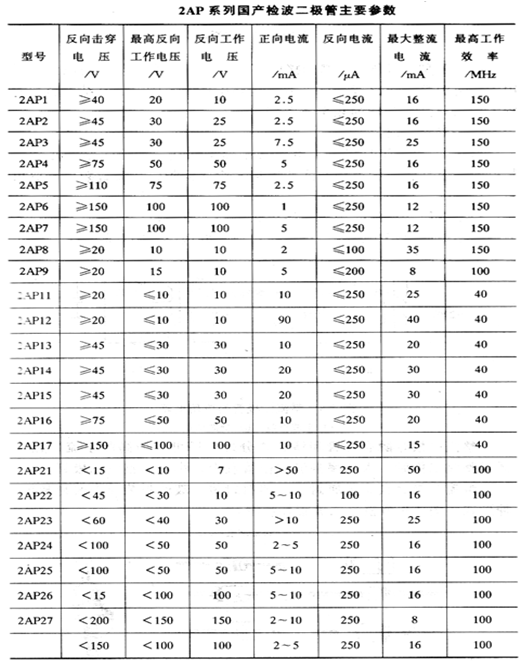

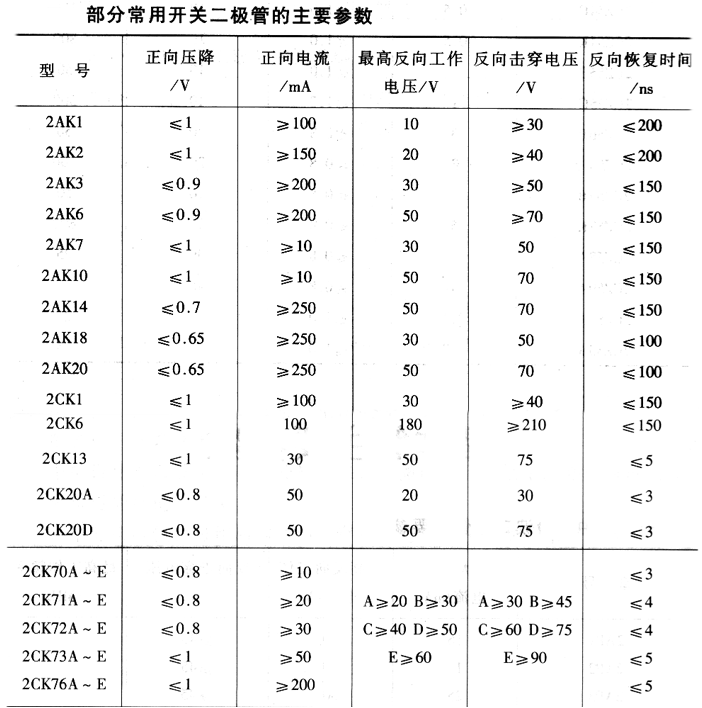

三、常用二极管的主要参数
网 上 查 询
部分进口检波二极管主要参数
| 型号 | 反向 电压 | 最小正向电流/mA | 最小反向电流/mA | 平均整流电流/ mA | 浪涌电流 /A | 最小正向电压/V |
| 1N34 | 60 | 5 | 0.5 | 50 | 0.5 | 1 |
| 1N34A | 60 | 5 | 0.5 | 50 | 0.5 | 1 |
| 1N6 | 40 | 0.4 | 0.5 | 50 | 0.3 | 0.5 |
| 1S34 | 75 | 4 | 0.5 | 30 | 0.3 | 1 |
| 1S34A | 75 | 5 | 0.5 | 30 | 0.3 | 1 |
