1、信号源和毫伏表的使用练习
      熟悉信号源面板上各操作钮的名称及功能，使信号源输出不同频率，有效值一直是5V的正弦信号电压，分别用万用表、毫伏表测量不同频率对应的电压值，记入表1-1，并进行比较。

表1－1信号源和毫伏表的使用练习

f(Hz)	50	100	1K	20K	50K	100K	150K	200K	300K	500K	1M
毫伏表读数/V	5
万用表读数/V

2、示波器的使用练习
      熟悉示波器面板上各旋钮的名称及功能，掌握正确使用时各旋钮应处的位置。接通电源，检查示波器的亮度、聚焦、位移各旋钮的作用是否正常，按下列内容依次对示波器进行操作并完成对应表格内容。

（1）将信号源、毫伏表和示波器正确连接起来。调节信号发生器使其分别输出100HZ,0.5V、1Khz,1V和3kHz，0.3V三种不同频率和幅度的正弦信号，并测定出表1－2规定的内容。

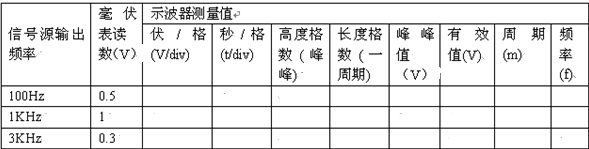

                                    表1－2用示波器测量电压、周期和频率

 （2）调节并观察方波信号，使得方波信号频率为1000HZ，幅值为2V.
    （3）调节并观察三角波信号，使得方波信号频率为200HZ，幅值为6V.

3、数字万用表的使用练习—（1）测混联电阻

表1－3 测混联电阻

电阻	S1闭合		S2闭合		S1、S2均闭合
	理论值	测量值	理论值	测量值	理论值	测量值
RAC
RCB
RDB

3、数字万用表的使用练习—（2）测电压电流
（1）以万用表读数为基准，在图1-7的AB两端接入6V电源（用万用表校对），使UAB＝6V
（2）使S1、S2均断开，分别测出R1、R2、R3两端的电压U1、U2、U3和电流I1、I2、I3，填入表1-4中的第二行。注：“0”和“－”处不需要填写。
（3）以A点为参考点（黑笔放在A处），测出B、C、D三点电位后填入表1-4。注：测量时，若发现指针反偏，则对调表笔后再测，并填入负值。
（4）按表1-6顺序改变电路状态，分别以B、C、D为参考点，重复上述测量后填表。

表1-4 混联电路电压、电流、电位的计算与测量

电路状态		U1	U2	U3	I1	I2	I3	VA	VB	VC	V D
S1S2均断开	测量							－
	理论						0	－
S1闭合S2断开	测量								－
	理论					－			－
S1断开S2闭合	测量									－
	理论						－			－
S1S2均闭合	测量										－
	理论					－					－

思考题：

1、用数字万用表测量交流电压时，信号频率的高低对读数有什么影响，你从中能得到什么结论？

2、调节示波器的灵敏度旋钮和调节信号发生器的幅度旋钮时，示波器显示屏上的波形的幅度都发生变化，思考有何不同？
