信号发生器的认识和使用

一.概述

AS1033型低频信号发生器采用了中央处理器控制面板的操作方式,具有良好的人机界面。输出正弦波信号频率从2Hz2MHz连续可调,输出正弦波信号幅度从0.5mV5V连续可调,并设有TTL输出方波功能,频率从2Hz2MHz连续可调,占空比从20%~80%连续可调。

面板显示清晰明了,操作简单方便,输出频率调节可采用频率段调节(轻触开关粗调)和数码开关调节(段内细调)二种,其中数码开关调节又分快调和慢调两种,五位数码管直接显示频率,输出幅度调节采用轻触粗调(20dB、40dB60dB)和电位器细调(20dB)以内,三位数码管直接显示输出电压有效值或衰减电平。

中央处理器控制整机各部分,并采用了数/模、模/数转换电路,应用数码开关作为频率调节输入。振荡电路采用压控振荡与稳幅放大相结合,具有良好的稳幅特性。电路中还加入输出保护、TTL输出、方波占空比可调电路等。



 二.技术特性

 1.频率范围:2Hz2MHz,共分五个频段

    第一频段:2Hz~30Hz

    第二频段:30Hz~450Hz

    第三频段:450Hz~7kHz

    第四频段:7kHz~100kHz

    第五频段:100kHz~2MHz

2.正弦波输出特性

(1)输出电压幅度(有效值):0.5mV~5V

(2)幅频率特性:≤±0.3dB

(3)失真度:2Hz~200kHz0.1%,200kHz2MHz,谐波分量≤-46dB

 3.方波输出特性

(1)最大输出电压(空截,中心电平为0):14Vp-p

(2)占空比(连续可调):20%~80

(3)逻辑电平输出:TTL电平,上升、下降沿≤25ns

4.输出电抗:600Ω

5.频率显示准确度:1×104±1个字

6.正常工作条件

(1)环境温度:0~40

(2)相对湿度:<90%(40℃)

(3)大气压:86~106kpa

(4)电源电压:220±22V,50±2.5Hz

  7.消耗功率:<10W

 三.面板及操作说明

1.整机电源开关(POWER)

按下此键,接通电源,同时面板上指示灯亮。

2.频段选择手动按钮

每按一次,转换一个频段,指示灯上移一格。

3.频段指示灯
    显示当前输出信号频段。

4.输出信号频率调谐开关(FREQ)
    此旋钮为数码开关,转动此旋钮,频率会跟着自动换档。

5.频率调节快慢指示灯

6.频率调节快慢选择
    每按此键一次,快与慢转换一次,频率调节快慢指示灯5亮为快档(FAST),否则为慢档。

7.输出波选择
    每按此键一次,在正弦波、方波和脉冲波之间转换,指示灯同时切换指示。

8.方波占空比调节(DUTY)
    调节方波占空比,20%~80%

9.输出幅度粗调(增加)
    每按一次此键,增加衰减量20dB。

10.输出幅度调节电位器(AMPLFINE)
    此旋钮按顺时针方向旋转,输出幅度加大,反之,则减小。总幅度为20dB。

11.输出幅度粗调(减小)
    每按此键一次,减小衰减量20dB。

12.逻辑电平输出端(TTL)
    单独的逻辑电平、方波输出端

13.输出端(OUT)
    正弦波信号输出端,输出电抗600Ω

14.输出电压幅度/衰减电平显示选择
    每按此键一次,显示输出电压幅度与衰减电平之间转换一次。

15.输出幅度单位指示
    指示当前显幅度的单位是dBv、mVV

16.输出幅度/衰减电平显示数码管
    三位数码管显示输出幅度/衰减电平有效数字。

17.输出波形选择指示灯
    指示当前输出波类型

18.频率单位显示
    显示Hz或kHz

19.输出频率显示数码管

五位数码显示频率有效数字。

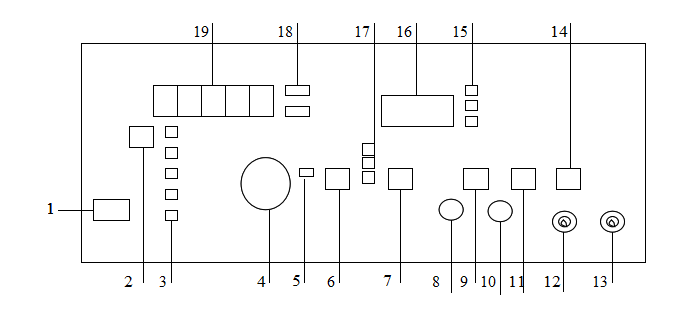

                                            面板图


 四.使用方法

1.准备
   将电源线接入200V/500Hz电源,接通电源,预热15分钟。

2.使用

⑴频率调谐
    首先按频段选择手动按钮2,粗调频段,然后转动频率调谐开关5细调频率,观察输出频率显示数码管4达到所需频率。

⑵输出电压调节
    首先根据使用要求输出电压有效值或输出衰减电平按一次输出电压幅度/衰减电平显示选择按钮8,选择显示电压幅度或衰减电平。
    然后按11、或13输出粗调按钮粗调,最后转动输出幅度调节电位器9细调,观察输出显示数码管10达到所需电压幅度或衰减电平。

⑶方波输出

使用逻辑电平输出端(TTL)17,调节占空比电位器18,用示波器观察输出方波波形,直至达到所需方波。

五.注意事项

1.使用前请先仔细阅读使用说明。

2.开机预热15~30分钟,方能进入稳定工作状态。

3.输出小信号时,连接线不宜太长,否则影响输出信号的幅频特性。

4.使用时应避免剧烈振动、高温和强磁场
