数字示波器的认识和使用

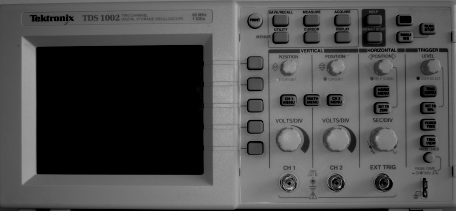

图1 TDS1002数字示波器

数字示波器的部分按键和旋钮与模拟示波器相同,在此不再重复,以下重点介绍几个重要的按键及用法。



一、信号波形显示

1.AUTOSET: 自动显示输入信号波形方式。

例如,校准信号的自动设置显示如图2。

2 AUTOSET显示校准信号

2.手动设置(以信号从CH1通道输入为例)

  • TRIG MENU 触发菜单的设置

    图3中,信源指触发源,信号从哪通道输入即选择该通道为触发源。

  • ch1 menu 设置

    如图4,需要同时观察的输入信号交、直流情况,耦合选“DC”;只观察的输入信号交流情况,耦合选“AC”;

  • 调节VOLTS/DIV 、SEC/DIV 、LEVEL旋钮,使信号波形稳定显示合适大小。




     图3  TRIG MENU 菜单设置                  图4  ch1 menu 设置


二、信号波形显示

1.MEASURE测量功能

如对ch1通道输入的校准信号进行测量

  • 确认示波器探头上的衰减开关设为×1;图4 ch1 menu中“探头”设置为1×档

  • 按“MEASURE”键,可读取信号的峰峰值、频率等多种参数。

 图5  MEASURE 测量结果



图6  CURSOR 测垂直方向电压  图7  CURSOR 测水平方向时间

三、其他按键

  • DISPLAY:显示方式按钮,可选择“格式”为YT信号波形显示和XY方式显示,见图8。



      图8-1 信号波形显示            图8-2 XY方式显示

  • MATH:计算显示方式按钮,可选择显示CH1+CH2, CH1-CH2等波形。在进行2个通道波形加、减后的幅度测量时,注意CH1、CH2的电压灵敏度处于同一档位。见图9。




          图9  MATH操作           图10  ACQUIRE操作

  • ACQUIRE:波形获取方式。若输入信号幅度为毫伏级,受干扰信号的影响,可选择“平均值”显示,平均次数选择较大数值,可使波形显示清晰一些。见图10。
