铁碳合金

铁碳合金，是以铁和碳为组元的二元合金。铁基材料中应用最多的一类——碳钢和铸铁，就是一种工业铁碳合金材料。钢铁材料适用范围广阔的原因，首先在于可用的成分跨度大，从近于无碳的工业纯铁到含碳4%左右的铸铁，在此范围内合金的相结构和微观组织都发生很大的变化；另外，还在于可采用各种热加工工艺，尤其金属热处理技术，大幅度地改变某一成分合金的组织和性能。

铁碳合金的分子构成

铁碳合金中合金相的形成，与纯铁的晶体结构及碳在合金中的存在形式有关。纯铁有三种同素异构状态：912℃以下为体心立方晶体结构：称α-Fe；912～1394℃为面心立方晶体结构，称γ-Fe；1394～1538℃(熔点)，又呈体心立方，称δ-Fe。在液态，在低于7%碳范围，碳和铁可完全互溶；在固态，碳在铁中的溶解是有限的，并且溶解度取决于铁(溶剂)的晶体结构。与铁的三种同素异构物相对应，碳在铁中形成的固溶体有三种：α固溶体(铁素体)、γ固溶体(奥氏体)和δ固溶体(8铁素体)。这些固溶体中，铁原子的空间分布与α-Fe、γ-Fe和δ-Fe一致，碳原子的尺寸远比铁原子为小，在固溶体中它处于点阵的间隙位置，造成点阵畸变。碳在γ-Fe中的溶解度最大，但不超过2．11%；碳在α-Fe中的溶解度不超过0.0218%；而在δ6-Fe中不超过0.09%。当铁碳合金的碳含量超过在铁中的溶解度时，多余的碳可以以铁的碳化物形式或以单质状态(石墨)存在于合金中，可形成一系列碳化物，其中Fe3C(渗碳体，6．69%C)是亚稳相，它是具有复杂结构的间隙化合物。石墨是铁碳合金的稳定平衡相，具有简单六方结构。Fe3C有可能分解成铁和石墨稳定相，但该过程在室温下是极其缓慢的。

工业上的含碳比例

工业上获得广泛应用的碳钢和铸铁就是铁碳合金，含碳少于0.0218的合金称为工业纯铁，含碳低于2．11%的铁碳合金称为钢，含碳高于2．11%的合金称为铸铁。在碳钢和铸铁中除碳之外，还含有硅、锰、硫、磷、氮、氢、氧等一些杂质，这些杂质是在冶炼过程中由生铁、脱氧剂和燃料等带入的。这些杂质对钢铁性能产生影响。

碳钢分类

按含碳量分类：碳钢一般按含碳量、用途、质量和冶炼方法分类。按含碳量可分为：低碳钢(C<0.25%)，中碳钢(0.25%<C<0.6%)，高碳钢(C>0.6%)；按钢的用途可分为碳素结构钢和碳素工具钢两大类；按钢的质量可分为：普通碳素钢(S≤0.055%，P≤0.45%)，优质碳素钢(S、P≤0.04%)和高级优质碳素钢(s≤0．030%，P≤0．035%)三大类；按冶炼方法可分为沸腾钢和镇静钢、半镇静钢。

按铸铁中存在形式分类：根据碳在铸铁中存在的形式不同铸铁可分为：白口铸铁（绝大部分碳以渗碳体形式存在于铸铁中）、灰口铸铁（绝大部分碳以片状石墨形式存在）、可锻铸铁（由白口铸铁经石墨化退火制成，其中碳以团絮状石墨形式存在）和球墨铸铁（在浇注前经球化处理，碳以球状或团状石墨存在）。

 1.钢的退火

将钢加热到一定温度并保温一段时间，然后使它慢慢冷却，称为退火。钢的退火是将钢加热到发生相变或部分相变的温度，经过保温后缓慢冷却的热处理方法。退火的目的，是为了消除组织缺陷，改善组织使成分均匀化以及细化晶粒，提高钢的力学性能，减少残余应力；同时可降低硬度，提高塑性和韧性，改善切削加工性能。所以退火既为了消除和改善前道工序遗留的组织缺陷和内应力，又为后续工序作好准备，故退火是属于半成品热处理，又称预先热处理。

2.钢的正火

正火是将钢加热到临界温度以上，使钢全部转变为均匀的奥氏体，然后在空气中自然冷却的热处理方法。它能消除过共析钢的网状渗碳体，对于亚共析钢正火可细化晶格，提高综合力学性能，对要求不高的零件用正火代替退火工艺是比较经济的。

3.钢的淬火

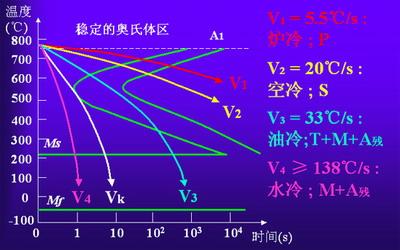

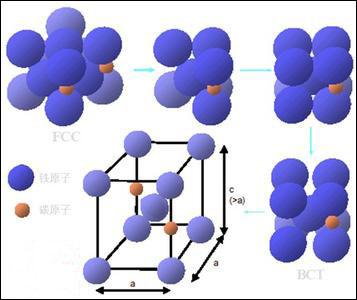

淬火是将钢加热到临界温度以上，保温一段时间，然后很快放入淬火剂中，使其温度骤然降低，以大于临界冷却速度的速度急速冷却，而获得以马氏体为主的不平衡组织的热处理方法。淬火能增加钢的强度和硬度，但要减少其塑性。淬火中常用的淬火剂有：水、油、碱水和盐类溶液等。

4.钢的回火

将已经淬火的钢重新加热到一定温度，再用一定方法冷却称为回火。其目的是消除淬火产生的内应力，降低硬度和脆性，以取得预期的力学性能。回火分高温回火、中温回火和低温回火三类。回火多与淬火、正火配合使用。

（1）调质处理：淬火后高温回火的热处理方法称为调质处理。高温回火是指在500-650℃之间进行回火。调质可以使钢的性能，材质得到很大程度的调整，其强度、塑性和韧性都较好，具有良好的综合机械性能。

（2）时效处理：为了消除精密量具或模具、零件在长期使用中尺寸、形状发生变化，常在低温回火后（低温回火温度150-250℃）精加工前，把工件重新加热到100-150℃，保持5-20小时，这种为稳定精密制件质量的处理，称为时效。对在低温或动载荷条件下的钢材构件进行时效处理，以消除残余应力，稳定钢材组织和尺寸，尤为重要。

5.钢的表面热处理

（1）表面淬火：是将钢件的表面通过快速加热到临界温度以上，但热量还未来得及传到心部之前迅速冷却，这样就可以把表面层被淬火在马氏体组织，而心部没有发生相变，这就实现了表面淬硬而心部不变的目的。适用于中碳钢。

（2）化学热处理：是指将化学元素的原子，借助高温时原子扩散的能力，把它渗入到工件的表面层去，来改变工件表面层的化学成分和结构，从而达到使钢的表面层具有特定要求的组织和性能的一种热处理工艺。按照渗入元素的种类不同，化学热处理可分为渗碳、渗氮、氰化和渗金属法等四种。

渗碳：渗碳是指使碳原子渗入到钢表面层的过程。也是使低碳钢的工件具有高碳钢的表面层，再经过淬火和低温回火，使工件的表面层具有高硬度和耐磨性，而工件的中心部分仍然保持着低碳钢的韧性和塑性。

渗氮：又称氮化，是指向钢的表面层渗入氮原子的过程。其目的是提高表面层的硬度与耐磨性以及提高疲劳强度、抗腐蚀性等。目前生产中多采用气体渗氮法。

氰化：又称碳氮共渗，是指在钢中同时渗入碳原子与氮原子的过程。它使钢表面具有渗碳与渗氮的特性。

渗金属：是指以金属原子渗入钢的表面层的过程。它是使钢的表面层合金化，以使工件表面具有某些合金钢、特殊钢的特性，如耐热、耐磨、抗氧化、耐腐蚀等。生产中常用的有渗铝、渗铬、渗硼、渗硅等。
