二、适用专业

专升本函授采矿工程专业

三、先修课程

计算机基础知识及应用、工程制图C、采矿概论。

四、课程的基本要求

1．了解AutoCAD的安装，熟悉掌握AutoCAD的文件与键盘操作，熟悉AutoCAD的界面组成，熟练掌握透明命令的使用，掌握帮助功能。

2．了解AutoCAD中的坐标系种类，能熟练应用相对直角坐标与相对极坐标。能掌握AutoCAD中的选择对象的各种方式。

3．熟练掌握AutoCAD中各绘图参数及辅助功能的设置。

4．了解AutoCAD中文字的属性，了解图案的种类及相关参数的实际意义。能建立采矿工程图纸需要的各种文字样式，能对图案填充进行熟练应用。

5．了解AutoCAD中对象的特性，对不同的采矿工程图纸能进行正确的分层、设置颜色、加载线型、设置线宽，掌握通过图层管理器控制对象的显示、冻结、锁定与打印的功能。

6．了解块的参数，能熟练地进行制块、写块与插块。了解外部参照的意义，理解外部参照的参数意义。

7．熟练掌握各种采矿特殊线型的绘制与编辑，能运用AutoCAD中的各项查询功能，掌握AutoCAD中夹点的种类及功能，熟练掌握能过夹点编辑对象的方式。

8．理解AutoCAD中尺寸标注的各参数意义，对不同比例的采矿工程图纸能建立相应的尺寸标注样式。

9．熟练掌握AutoCAD中控制图形显示的方式，理解光栅图像的含义，能将扫描好的光栅图像进行插入、调平及缩放。熟练掌握描图法在采矿工程制图中的应用。

10．了解布局的概念，能对绘制完毕的图纸进行打印设置。

五、课程的教学内容

1.课堂讲授的教学内容

1）AutoCAD 2010概述。主要内容为AutoCAD的安装，文件、键盘的操作，界面组成、透明命令的使用，帮助功能，直线、矩形、圆、移动、删除等绘图与修改命令的使用。

2）坐标系与选择对象。主要内容为AutoCAD中坐标系的种类，对象选择的种类及实现方式，AutoCAD绘图前各参数的设置，圆弧、正多边形、复制、偏移、修剪、延伸绘图与修改命令的使用。

3）AutoCAD 2010的设置。主要内容为测量系统的初始设置，单位设置，图幅设置，正交设置，草图设置，构造线、射线、圆环、镜像、分解、拉长、阵列等绘图与修改命令的使用。

4）文字和图案填充。主要内容为文字样式、文字的对齐方式、单行文字、多行文字、特殊文字、编辑文字，图案填充概述、图案填充、填充图案的选择、编辑图案、图案填充中的参数意义，椭圆、椭圆弧、云状线、倒角、圆角等绘图与修改命令的使用。

5）对象特性。主要内容为介绍AutoCAD对象的共性、颜色、线型、线宽、图层等特性，同时阐述常用采矿工程制图中的图层分类、颜色选择、线型加载和线宽设置。

6）块与外部参照。主要内容为介绍块，属性块，外部参照，点与等分、打断、旋转、缩放、对齐、拉伸等绘图与修改命令的使用。

7）特殊线型与查询。主要内容为特殊线型的绘制与编辑、AutoCAD中的查询功能、用夹点编辑对象、计算功能等。

8）尺寸标注。主要内容为比例因子、尺寸标注的概念、尺寸标注样式的创建与编辑、尺寸标注、尺寸标注的编辑。

9）图形显示与光栅图像。主要内容为图形显示的控制、样板的创建与使用、向导的使用、设计中心的功能与应用、光栅图像的概念与使用等。

10）布局与出图。主要内容为模型空间和图纸空间定义与功能、布局的创建与应用、输出图形前的准备工作、绘图设备相关参数的配置、页面设置、打印样式的创建、编辑与应用等。

2．上机的教学内容

上机1  AutoCAD基本知识和操作命令上机（4学时）

熟悉AutoCAD界面组成，了解基本知识和操作命令，基本画图命令，基本编辑命令，辅助功能等。

上机2. AutoCAD设置、文字和图案填充（4学时）

了解AutoCAD的有关设置、掌握常用采矿制图中有关文字、图案填充的标准的规定，并进行熟练应用。

上机3. 掌握AutoCAD中对象的特性、块及外部的参照。（4学时）

结合采矿制图标准，将其体现在AutoCAD中，对常用采矿图元写块，通过简单的图形生成复杂的采矿图形。

上机4. 熟练应用AutoCAD中的特殊线型，能熟练地建立采矿常用尺寸标注的样式对工程图纸进行标注。（2学时）

在AutoCAD中熟悉掌握绘制与编辑采矿特殊线型的方法，能根据不同比例的图纸要求建立相应的尺寸标注样式。

上机5. 理解AutoCAD中的图形与图像的处理方法，了解AutoCAD中的打印功能。（4学时）

熟练掌握AutoCAD中有关图形的各种显示方法，掌握用扫描描图法绘制一张采矿工程图的基本过程，了解AutoCAD中采矿工程图纸的打印设置。

上机6. 用Word编制实验报告（2学时）。

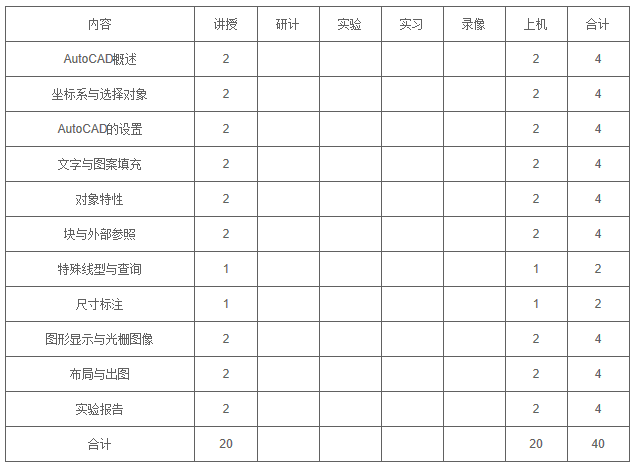

六、学时分配表

七、主要参考书

1．郑西贵，李学华．实用采矿AutoCAD教程．徐州：中国矿业大学出版社，2012

2．张荣立，何国纬，李铎．采矿工程设计手册．北京：煤炭工业出版社，2003

八、考核方式（包括作业、测验、考试等及其所占比例）

1．闭卷考试或大作业（笔试）占60%。

2．平时作业（含实验）20%，考勤及回答问题等课堂表现20%。

九、说明(包括：与相关课程的关系、对自学内容的指导意见、其他专业运用此大纲的意见等。)

1．大纲中所列内容不要求全部在课堂上讲授，有的可通过上机、编制实验报告、课堂讨论等方式学习。

2．本课程的先修课程为工程制图C、采矿概论并要求学生有较好的计算机实际操作能力。

3．教学安排在多媒体教室进行教学。

针对课程学习的总体要求，按章节介绍学习及考试的重点和难点。

1.AutoCAD 2010概述。熟练掌握直线、矩形、圆、移动、删除等绘图与修改命令的使用，并掌握界面组成、透明命令的使用及帮助功能，同时熟悉AutoCAD 2010的安装和卸载、启动和退出、程序界面及键盘操作等，熟练常用采矿图元的绘制。

2.坐标系与对象选择。熟练掌握点的输入方式和选择对象的方法，主要包括点的相对坐标和绝对坐标的输入、点的拾取及交叉窗口和完全窗口的使用等。同时，掌握用夹点编辑对象的方法，熟练圆弧、正多边形、构造线、射线、复制、偏移、修剪、延伸等绘图与修改命令的使用，熟悉AutoCAD 2010绘图环境的配置及坐标系的选择，并学会相似图元及经纬网的绘制。

3. AutoCAD 2010的设置。熟练掌握对象捕捉设置的应用，熟练使用云线、圆环、镜像、分解、拉长、阵列等常用的绘图与修改命令，了解测量系统、绘图单位及图形界限的初始设置和草图设置及正交设置，熟练炮眼布置图和锚杆支护的巷道断面的绘制。

4.文字和图案填充。熟练掌握文字输入及图案填充的应用，熟练椭圆、椭圆弧、旋转、缩放、对齐、倒角、圆角、拉伸等命令的使用，掌握CAD中表格的绘制，学会学会绘制标题栏、指北针并完善经纬网。

5.对象特征。熟练掌握图层的分类、命名、创建及管理，掌握颜色、线型、线宽的使用，熟悉对象特性的显示与控制，熟练使用点与等分、打断于点、打断及通过剪切板复制、剪切和粘贴对象等绘图与使用命令，能够完善经纬网和学会双轨运输大巷巷道断面的绘制。

6.块、属性与外部参照。掌握块的操作及属性和外部参照的应用，熟练使用样条曲线、多线、多段线及边界等绘图与修改命令，学会写块、插块、及标题栏属性块的创建与插入。

7.图形显示、查询和计算功能。掌握图形显示、绘图次序、AutoCAD的查询功能和计算功能，学会一些常用的绘图技巧，如图、矩形的标准坐标轴的画法，在矩形重心处作圆，梯形、折断线的快速画法等。

8.尺寸标注。熟练掌握各种类型尺寸的标注及编辑尺寸标注的方法，熟悉比例尺与比例因子、尺寸标注的基本概念及尺寸标注样式，掌握AutoCAD中的作图步骤，能够标注第五章绘制完成的双轨运输大巷巷道断面图的相应尺寸。

9.批量化设计和光栅图像。熟悉光栅图像在AutoCAD中的应用，了解批量化及格式化制图时的样板、向导、设计中心等功能，学会样板文件的创建与使用和液压支架光栅图像的矢量化。

10.布局与出图。熟悉输出图形前的准备工作、页面设置，了解模型空间、图纸空间、布局，掌握图形文件的准备工作、创建布局的步骤、页面设置步骤和巷道断面平面图的打印。

二、 考试大纲

1.考试对象。本大纲适用于专升本函授采矿工程专业的学生。

2.考试性质。科学、公平、准确、规范地测试学生的AutoCAD学习机实际操作情况。学生应能够掌握CAD中的常用命令，学会CAD的基本操作，能较熟练地使用CAD进行作图。

3.考试范围。考试内容包括平时成绩（30％）、实验报告（20％）、巷道断面（20％）、位图矢量（30％）四部分。

4.考试形式与内容。学生自行完成并在规定的期限内将实验报告、巷道断面、位图矢量、位图原图四个文件的电子版及纸质版统一上交。其中，文件要按照规定进行命名，打印好的作业分两份：实验报告+巷道断面装订一份；位图原图+矢量打印图+巷道断面装订一份。

5.参考教材。《实用采矿AutoCAD2010教程（第二版）》，主编郑西贵、李学华，中国矿业大学出版社。

为保持学生对采矿CAD的兴趣，并展开深入的学习和研究，提供以下的有关书籍、报刊、网站以供查阅。

参考文献：

［1］郑西贵，李学华.采矿AutoCAD2006从入门到精通［M］.徐州：中国矿业大学出版社，2005.

［2］张荣立，何国纬，李铎.采矿工程设计手册［M］.北京：煤炭工业出版社，2003.

［3］林在康，王斌，谭超.采矿CAD开发及编程技术［M］.徐州：中国矿业大学出版社，1998.

［4］武同振，赵宏珠，吴国华.综采综掘高档普采设备选型配套图集［M］.徐州：中国矿业大学出版社，2005.

［5］煤矿开采设计手册编写组.煤矿矿井采矿设计手册［M］.北京：煤炭工业出版社.

［6］林在康，郑西贵.矿业信息技术基础［M］.徐州：中国矿业大学出版社，2009.

［7］汪理全，郑西贵等.煤矿矿井设计［M］.徐州：中国矿业大学出版社，2008.

［1］王征，王仙红.中文版AutoCAD2010实用教程［M］.北京：清华大学出版社，2009.

［1］东兆星，吴士良.井巷工程［M］.徐州：中国矿业大学出版社，2005.

在线学习网站：

     https://www.icourse163.org/course/CUMT-1462733173
